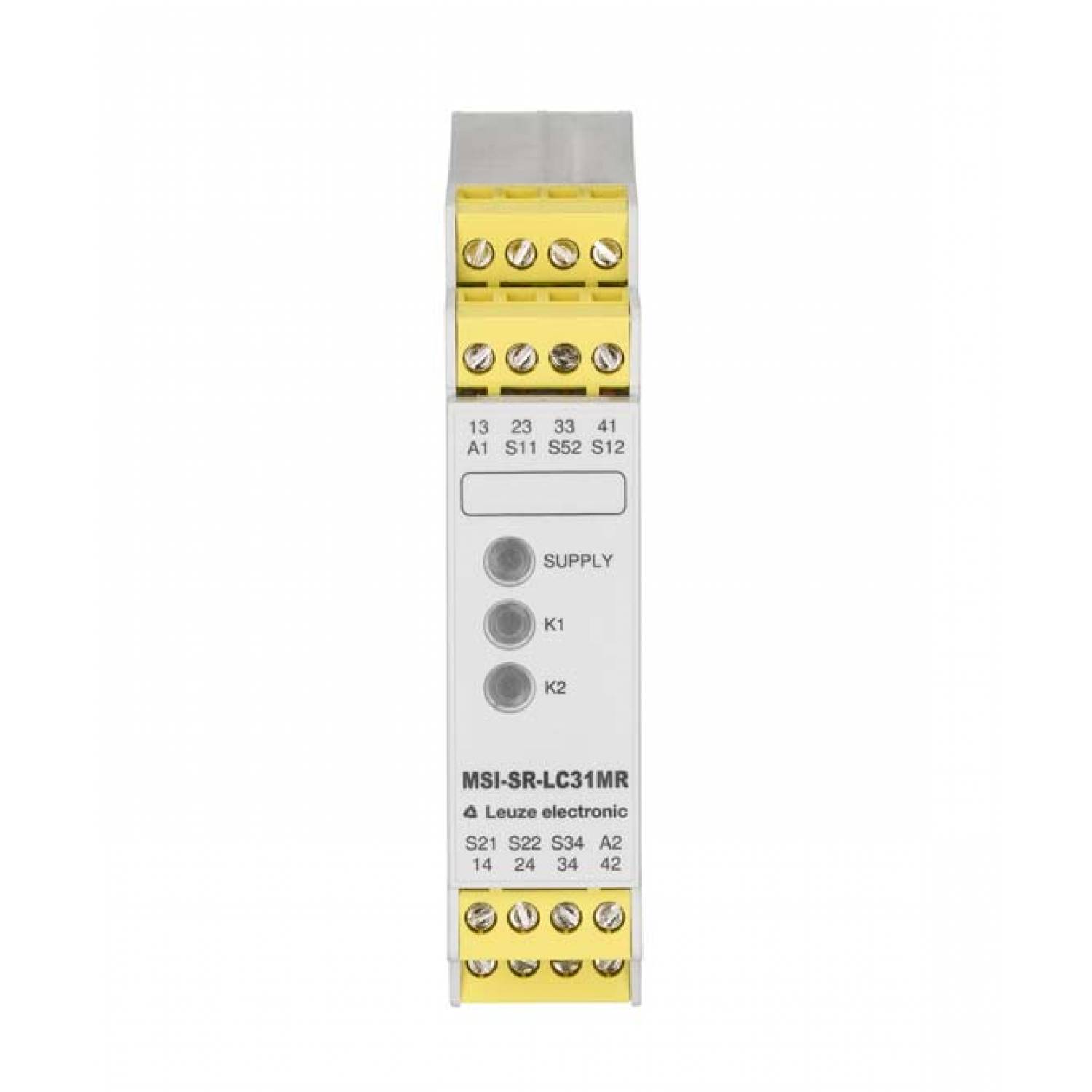

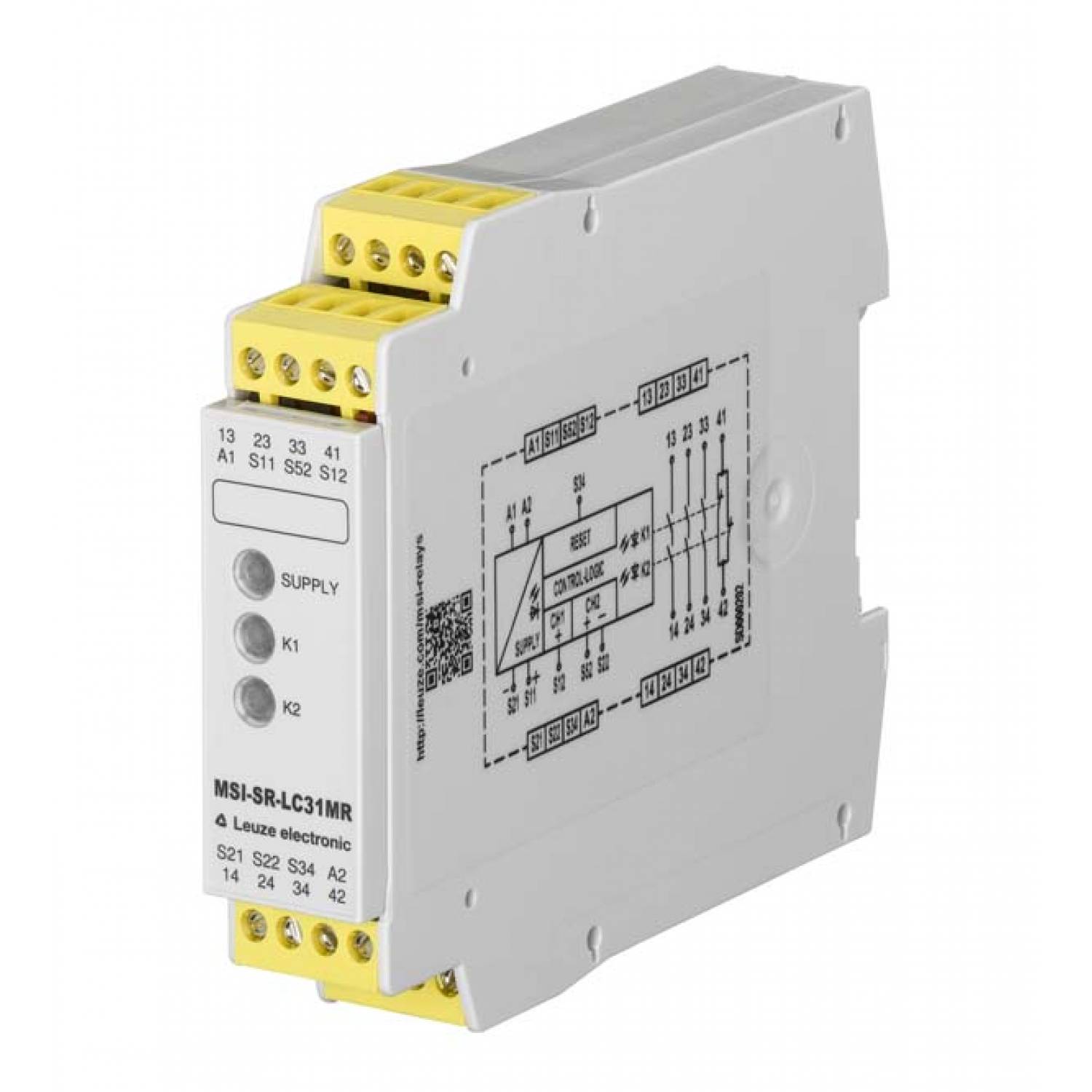

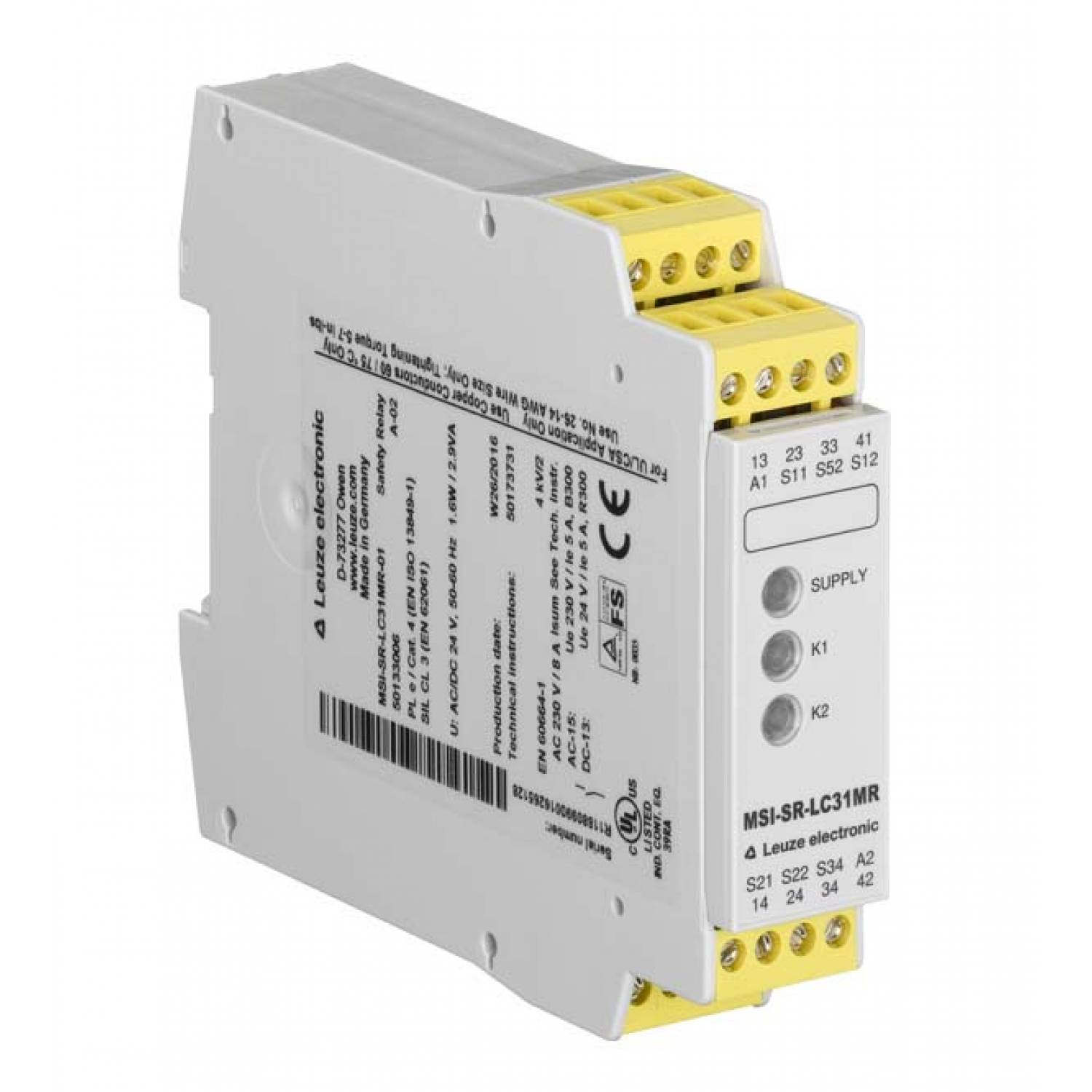

MSI-SR-LC31MR-01 - Safety relay

MSI-SR-LC31MR-01 - Safety relay

Артикул: 50133006
В наличии
₽ 9 027 без НДС
В корзину
Характеристики
Функции
Перезагрузка Manual
Функции Monitoring of solenoid switches, Monitoring of E-Stop circuits, Monitoring of optoelectronic protective devices, Monitoring of position switches, Monitoring of proximity switches
Характерные параметры
SILCL 3, IEC/EN 62061
Время миссии 20 years, EN ISO 13849-1
Категория 4, EN ISO 13849
Сил 3, IEC 61508
Уровень производительности (PL) e, EN ISO 13849-1
ФФГ вД 3E-08 per hour
Основные данные
Серия MSI-SR-LC31
Применение Base device for E-Stop and safety door applications
Электрические данные
Время восстановления т вж 750 ms
Время выпуска Т вР 10 ms
Время отклика (ручной запуск т вА1) 100 ms
Входной ток по входам управления (цепь безопасности/сброс цепи 25 mA
Выходом по току пути NO
Гальваническую развязку между источником питания и цепи управлен Yes (when UN ≥ AC 42-48 V, AC 115-230 V, AC 230 V)
Защита от коротких замыканий (контакта нет) gG class safety fuse 6A, melting integral
Категория использования АС-15 (контакта нет) Ue 230V, Ie 3A
Категория применения DС-13 (контакта нет) Ue 24V, Ie 3A
Количество выходов, функция сигнализации, без задержки, контакт 1 Piece(s)
Макс. максимальный ток по входам управления (цепь безопасности/с 100 mA
Макс. номинальное управляющее напряжение питания при переменном 26.4 V
Макс. номинальное управляющее напряжение питания при постоянном 26.4 V
Макс. сопротивление кабеля, на канал ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
Макс. суммарный ток I2 всех нынешних путей 25 A²
Макс. тепловой ток я ве не, выходом по току 8 A
Макс. тепловой ток я ве не, сигнализации Уиллис 5 A
Материал контакта Ag alloy, gold-plated
Мин. номинальное управление напряжение питания U вз н 20.4 V
Мин. номинальное управление напряжение питания U вз п 20.4 V
Мин. номинальное управляющее напряжение питания при постоянном т 20.4 V
Минимальное время включения 100 ms
Номинальная мощность переменного тока 2.9 V·A
Номинальная мощность постоянного тока 1.6 W
Номинальная частота 50 ... 60 Hz
Номинальное выходное напряжение постоянного тока 24 V
Номинальное коммутируемое напряжение, освободить пути прохождени 230 V
Номинальное напряжение U вН 24 V AC/DC
Номинальное напряжение коммутации сигнальных путей тока переменн 230 V
Номинальное управление напряжение питания U вз не в п 20.4 V
Номинальное управление напряжение питания U вз не в п 26.4 V
Оценка входы Two-channel
Сигнальных путей тока NC
Тест на время импульса, разрешенных т вТП 1 ms
Число мероприятий, ориентированных на безопасность, без задержки 3 Piece(s)
Подключение
Поперечные сечения соединения 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve

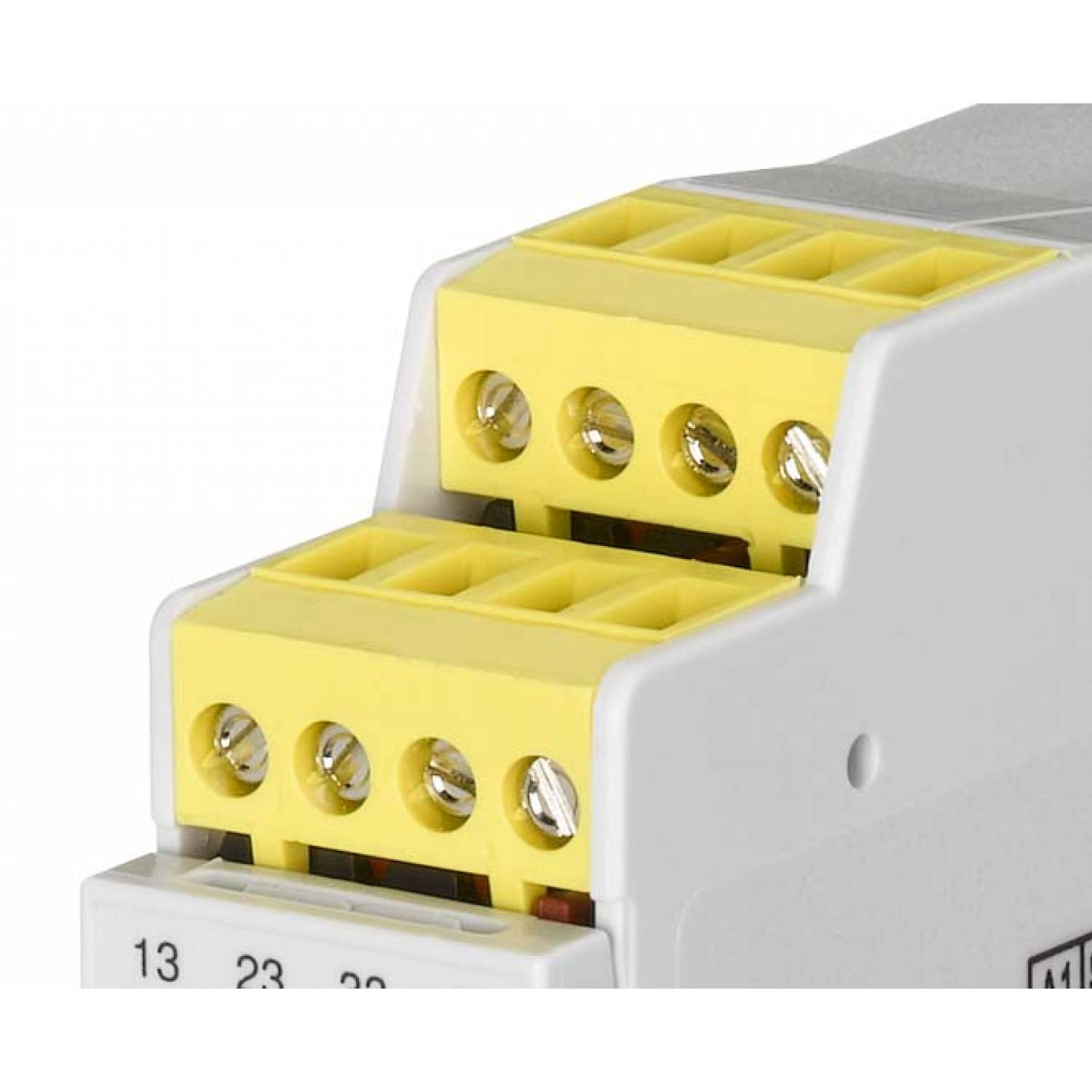

Тип терминала Screw terminal
Количество соединений 1 Piece(s)
Функции Voltage supply, Signal IN, Signal OUT
Тип подключения Terminal
Количество выводов 16 -pin
Механические данные
Механически жизнь 100,000,000 switching cycles
Тип крепления Snap-on mounting
Цвет корпуса Gray
Размер (Ш x В X Д) 22.5 mm x 96.5 mm x 114 mm
Вес нетто 210 g
Сертификаты
Сертификаты TÜV Rheinland, c UL US
Классификация
eCl@ss 10.0 27371819
eCl@ss 11.0 27371819
eCl@ss 5.1.4 27371800
eCl@ss 8.0 27371819
eCl@ss 9.0 27371819
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
Номер таможенного тарифа 85364900
