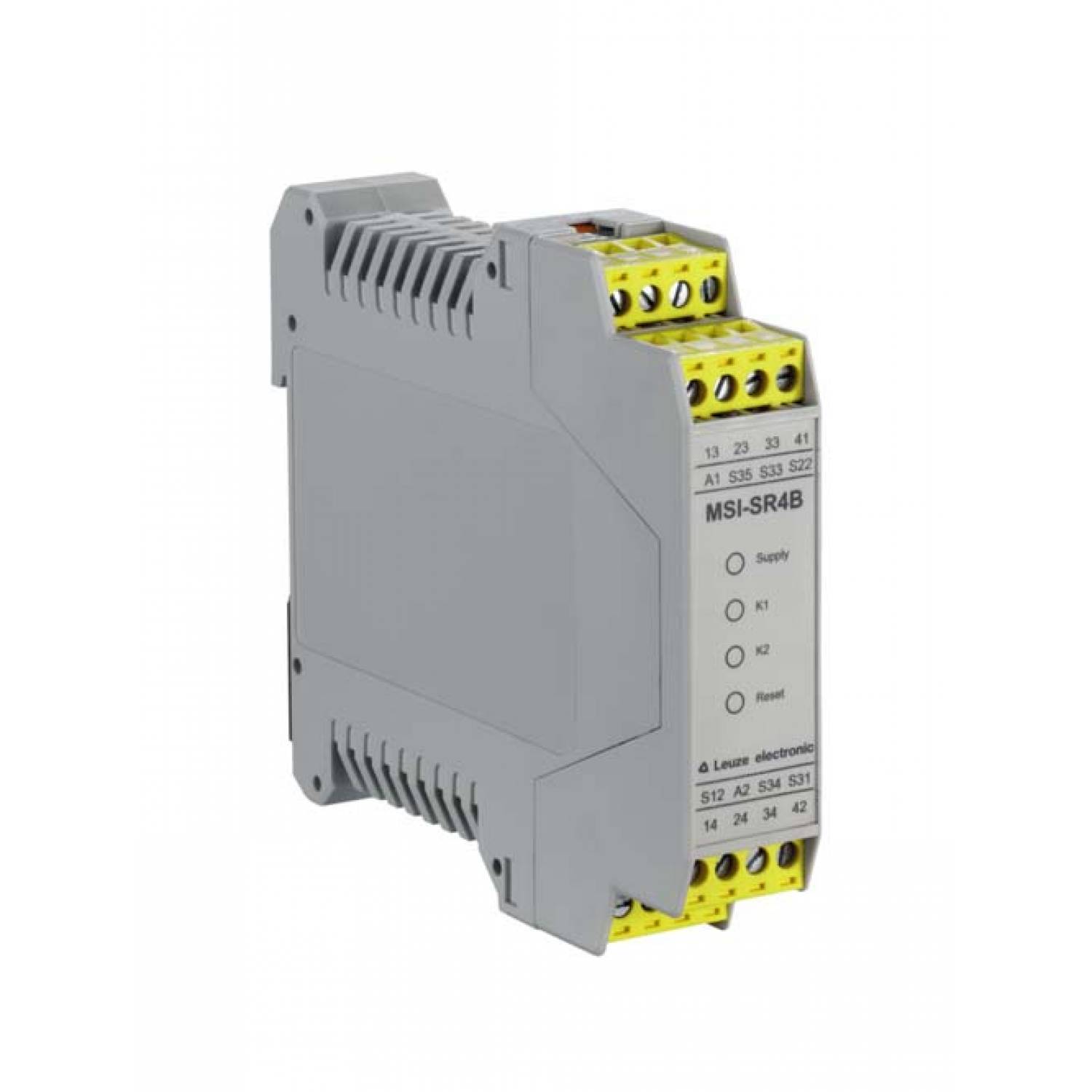

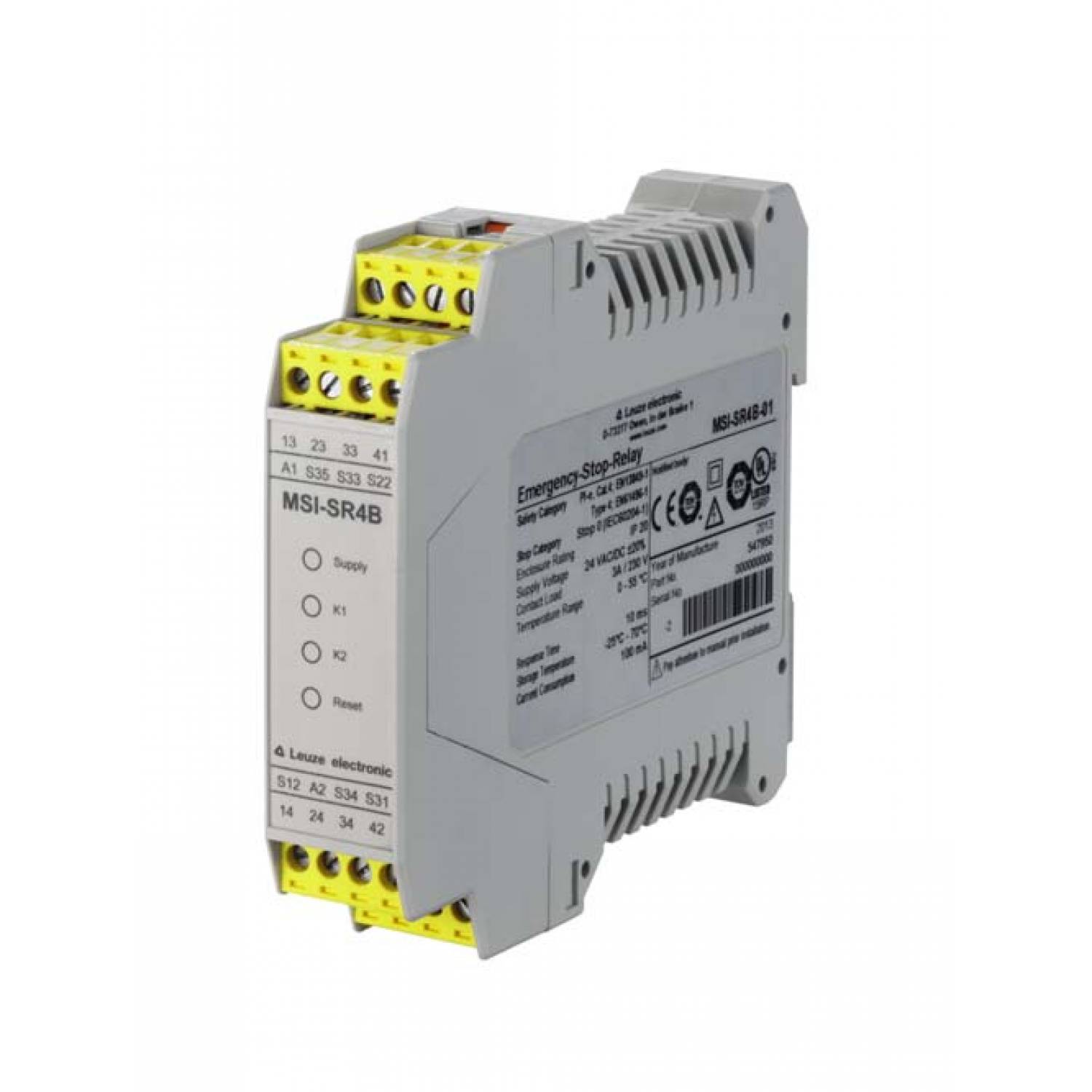

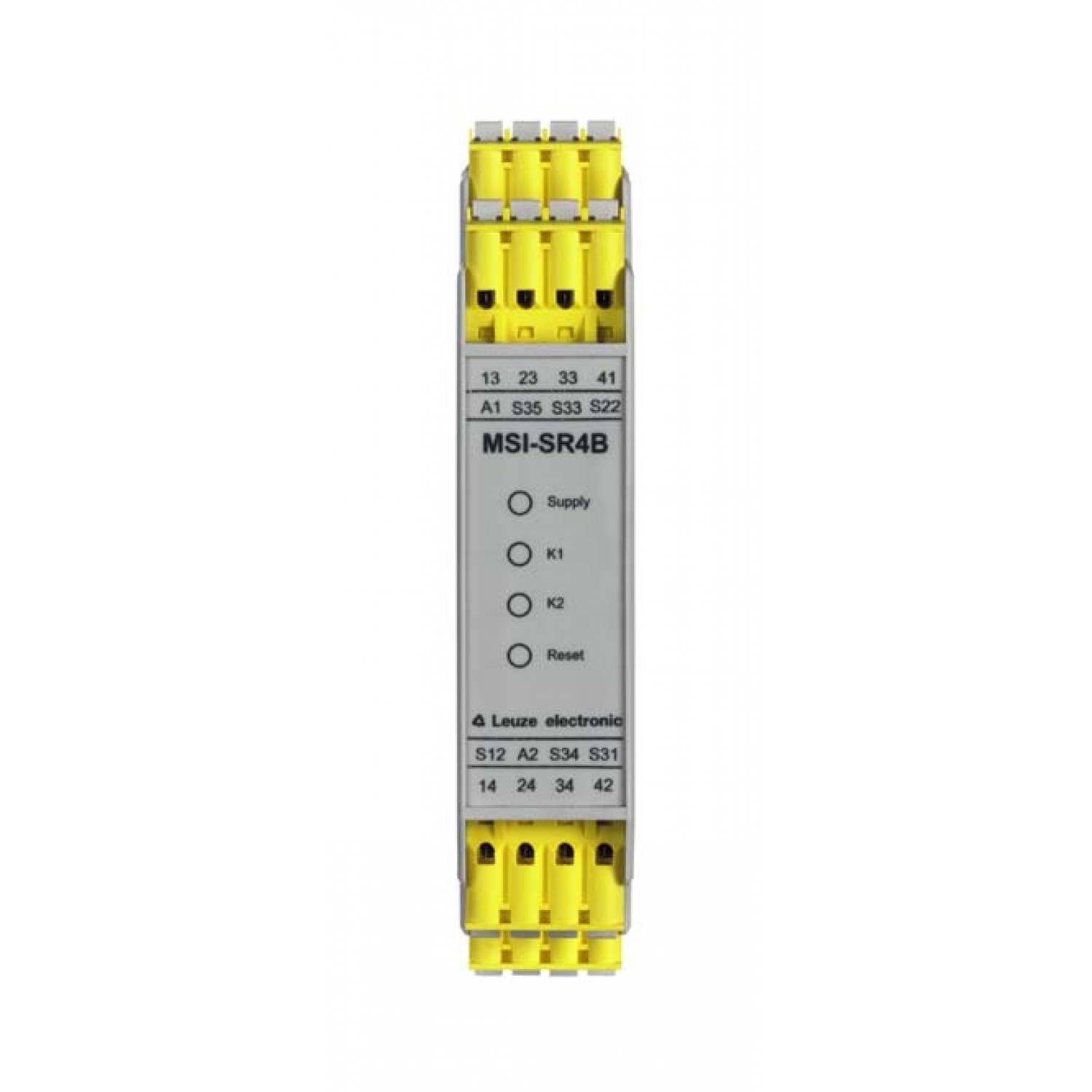

MSI-SR4B-01 - Реле безопасности
Top
Характеристики
| Основные данные | ||
| Тип | Safety-related switching output OSSD | |
| Серия | MSI-SR4B | |
| Функции | ||
| Перезагрузка | Automatic, Manual | |
| Функции | Cross circuit monitoring, Automatic start/restart, Contactor monitoring (EDM), Start/restart interlock (RES), selectable | |
| Характеристики | ||
| SILCL | 3, IEC/EN 62061 | |
| Б10 вд не в AC15 (индуктивная нагрузка) | 1,400,000 number of cycles | |
| Б10 вд не на DC13 (индуктивная нагрузка) | 1,000,000 number of cycles | |
| Время миссии | 20 years, EN ISO 13849-1 | |
| Категория | 4, EN ISO 13849 | |
| Минимальная наработка вд | 73 years, EN ISO 13849-1 | |
| Остановка категория | 0, IEC/EN 60204-1 | |
| Сил | 3, IEC 61508 | |
| Уровень производительности (PL) | e, EN ISO 13849-1 | |
| ФФГ вД не, НОП = 28800 | 0.0000000045 per hour | |
| ФФГ вД не, НОП = 4800 | 0.0000000014 per hour | |
| ФФГ вД не, НОП = 86400 | 0.000000015 per hour | |
| ФФГ вД | 2,1E-08 per hour | |
| Электрические данные | ||
| Внешняя защита для цепи питания | 200 mA delay-action | |
| Входной ток, макс. | 100 mA | |
| Допустимого входного сопротивления линии, Макс. | 30 Ω | |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 3 Piece(s) | |
| Потребляемая мощность, макс. | 3 W | |
| Потребляемый ток, макс. | Without external load | |
| Ток на путь, макс. | 3 A | |
| Частота переключения, макс. | 3600 switching cycles/h | |
| Защита | Fuse on switching output, upstream | |
| Тип выхода | Relay, NO | |
| Напряжение питания U в | 24 V, AC/DC, -20 ... 20 % | |
| Тип напряжения | AC/DC | |
| Временные характеристики | ||
| Временное окно для сигнальной последовательности, мониторинг | 20 ms | |
| Задержка захвата, автоматического запуска | 300 ms | |
| Задержка захвата, ручной старт | 30 ms | |
| Приемочное испытание импа Ульс, Макс. | 1 ms | |
| Регрессия задержки | 10 ms | |
| Время отклика | 10 ms | |
| Подключение | ||
| Поперечные сечения соединения | 0.2 to 2.5 mm² | |
| Тип терминала | Screw terminal | |
| Количество соединений | 1 Piece(s) | |
| Функции | Connection to device | |
| Тип подключения | Terminal | |
| Количество выводов | 16 -pin | |
| Механические данные | ||
| Материал электрического контакта | Silver alloy | |
| Механически жизнь | 10,000,000 actuation cycles | |
| Тип крепления | Snap-on mounting | |
| Цвет корпуса | Gray | |
| Размер (Ш x В X Д) | 22.5 mm x 99 mm x 114.1 mm | |
| Материал корпуса | Plastic | |
| Тип пластика корпуса | PA 66 | |
| Вес нетто | 170 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 4 Piece(s) | |
| Тип дисплея | LED | |
| Параметры окружающей среды | ||
| Температура окружающей среды, хранение | -25 ... 70 °C | |
| Температура окружающей среды, эксплуатация | 0 ... 55 °C | |
| Сертификаты | ||
| Степень защиты | IP 20 (terminals), IP 40 (housing) | |
| Класс защиты | II | |
| Сертификаты | c TÜV NRTL US, c UL US, TÜV Süd | |
