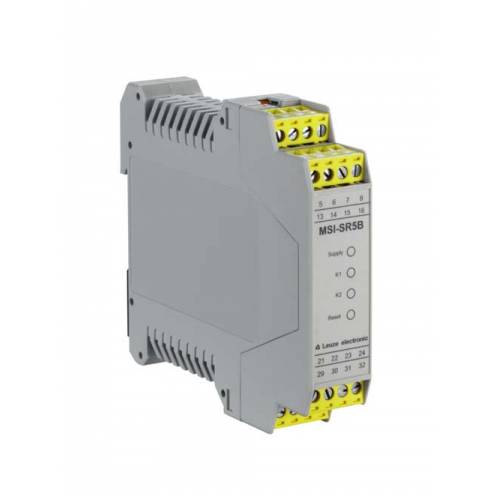

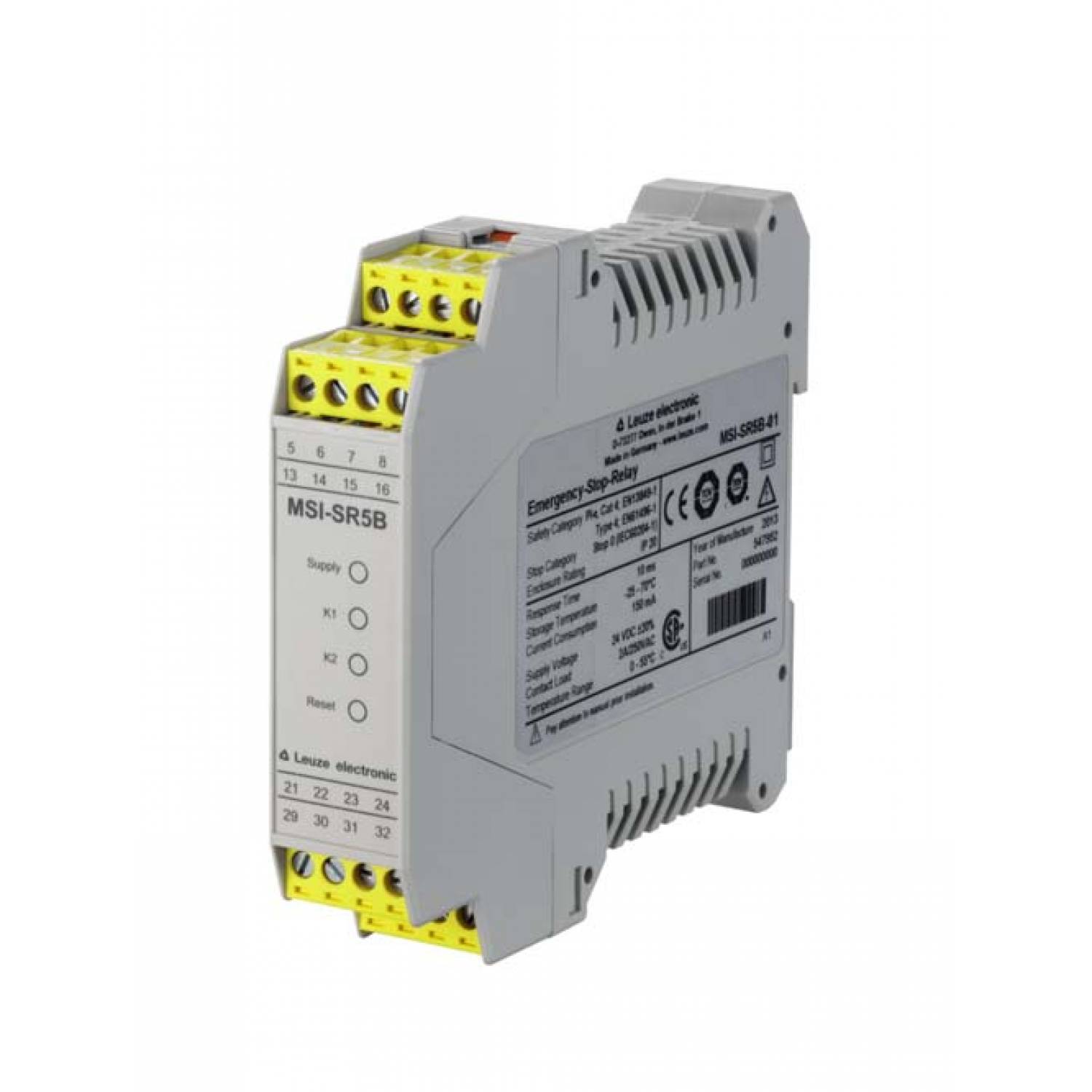

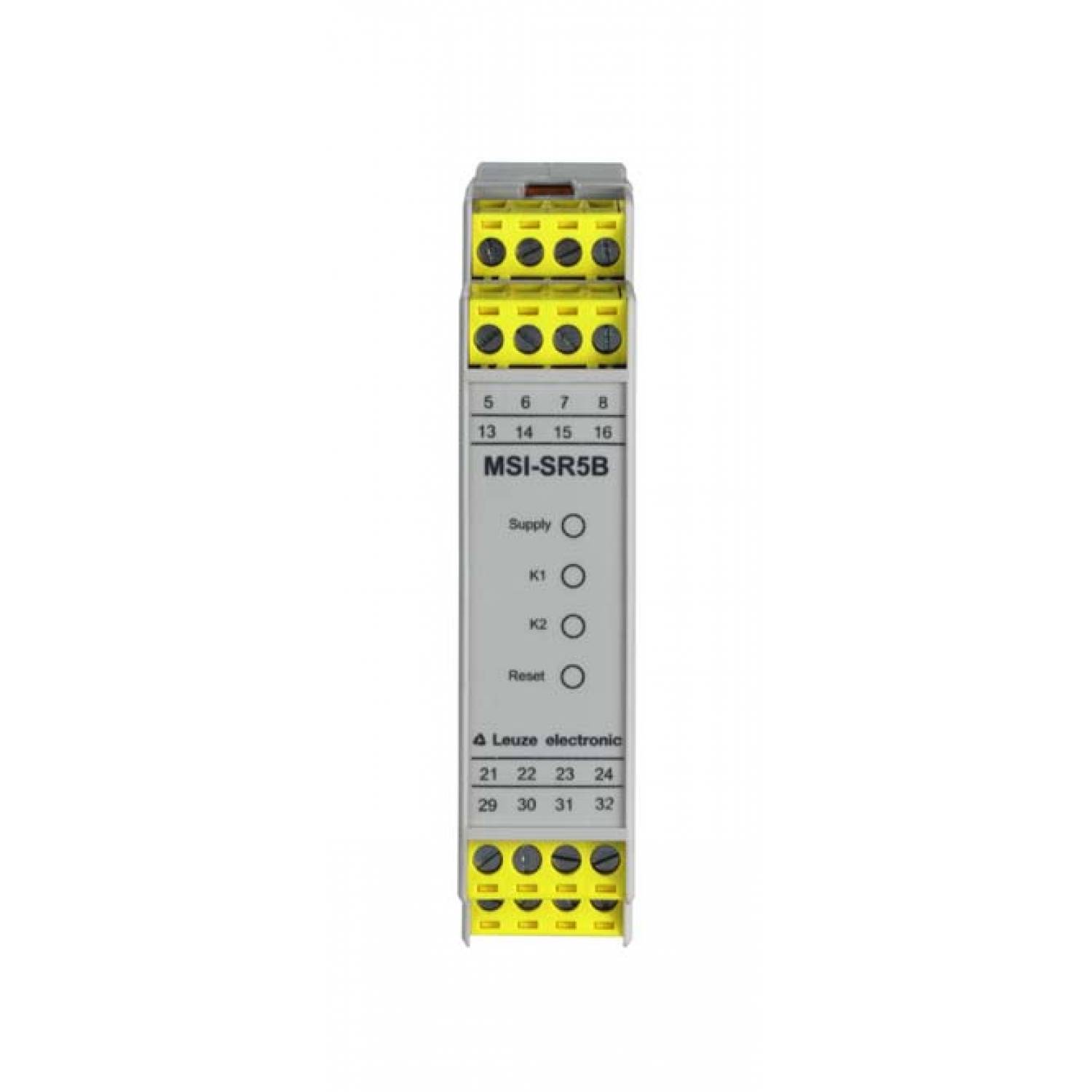

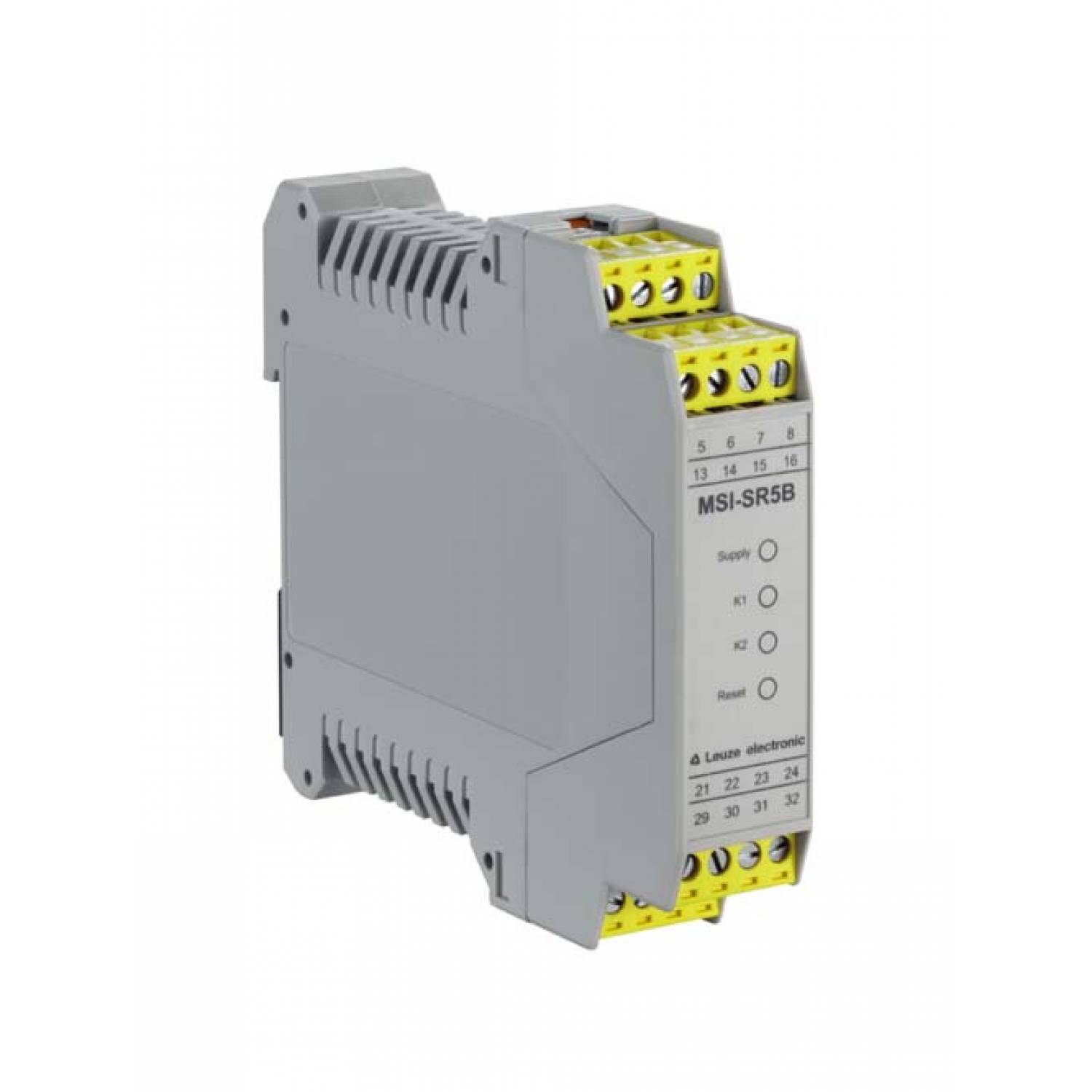

MSI-SR5B-01 - Реле безопасности
Характеристики
| Основные данные | ||
| Тип | Safety-related switching output OSSD | |
| Серия | MSI-SR5B | |
| Функции | ||
| Перезагрузка | Automatic, Manual | |
| Функции | Double sensor monitoring, Automatic start/restart, Contactor monitoring (EDM), Cross circuit monitoring, Start/restart interlock (RES), selectable | |
| Характеристики | ||
| SILCL | 3, IEC/EN 62061 | |
| Б10 вд не в АС1 (омическая нагрузка) | 400,000 number of cycles | |
| Б10 вд не на DC13 (индуктивная нагрузка) | 4,000,000 number of cycles | |
| Время миссии | 20 years, EN ISO 13849-1 | |
| Категория | 4, EN ISO 13849 | |
| Минимальная наработка вд | 73 years, EN ISO 13849-1 | |
| Остановка категория | 0, IEC/EN 60204-1 | |
| Сил | 3, IEC 61508 | |
| Уровень производительности (PL) | e, EN ISO 13849-1 | |
| ФФГ вД не, НОП = 28800 | 0.00000002 per hour | |
| ФФГ вД не, НОП = 4800 | 0.00000001 per hour | |
| ФФГ вД не, НОП = 86400 | 0.00000005 per hour | |
| ФФГ вД | 1E-08 per hour | |
| Электрические данные | ||
| Внешнего контакта предохранитель на текущий путь | 5 A quick-action, or 3.15 A delay-action | |
| Внешняя защита для цепи питания | 200 mA delay-action | |
| Входной ток, макс. | 150 mA | |
| Допустимого входного сопротивления линии, Макс. | 30 Ω | |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) | |
| Потребляемый ток, макс. | Without external load | |
| Ток на путь, макс. | 2 A | |
| Частота переключения, макс. | 3600 switching cycles/h | |
| Защита | Fuse on switching output, upstream | |
| Тип выхода | Relay, NO | |
| Напряжение питания U в | 24 V, DC, -20 ... 20 % | |
| Тип напряжения | DC | |
| Временные характеристики | ||
| Задержка захвата, автоматического запуска | 350 ms | |
| Задержка захвата, ручной старт | 50 ms | |
| Интервал времени между 2 канала датчика, Макс. | 60 ms | |
| Приемочное испытание импа Ульс, Макс. | 1 ms | |
| Регрессия задержки | 10 ms | |
| Подключение | ||
| Возможно подключение охранных датчиков (AOPDs) | Up to 2 AOPDs type 4, type 3 or type 2 self-testing | |
| Возможно подключение электро-механические устройства безопасност | Safety switches, E-Stop command devices, 1 and 2-channel | |
| Поперечные сечения соединения | 0.2 to 2.5 mm² | |
| Тип терминала | Screw terminal | |
| Количество соединений | 1 Piece(s) | |
| Функции | Connection to device | |
| Тип подключения | Terminal | |
| Количество выводов | 16 -pin | |
| Механические данные | ||
| Механически жизнь | 10,000,000 actuation cycles | |
| Тип крепления | Snap-on mounting | |
| Цвет корпуса | Gray | |
| Размер (Ш x В X Д) | 22.5 mm x 99 mm x 114.1 mm | |
| Материал корпуса | Plastic | |
| Тип пластика корпуса | PA 66 | |
| Вес нетто | 170 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 4 Piece(s) | |
| Тип дисплея | LED | |
| Параметры окружающей среды | ||
| Относительная влажность (без конденсации) | 0 ... 95 % | |
| Температура окружающей среды, хранение | -25 ... 70 °C | |
| Температура окружающей среды, эксплуатация | 0 ... 55 °C | |
| Сертификаты | ||
| Патентов США | US 6,418,546 B | |
| Степень защиты | IP 20 (terminals), IP 40 (housing) | |
| Класс защиты | II | |
| Сертификаты | c TÜV NRTL US, c UL US, TÜV Süd | |
