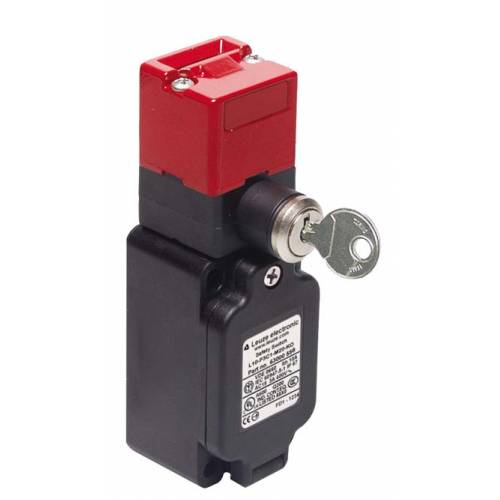

L10-M3C1-M20-K0 - Замок безопасности
Описание
Внимание!!!
Товар снят с производства.
Характеристики
| Основные данные | ||
| Серия | L10 | |
| Функции | ||
| Функции | Locking device with manual locking and unlocking, Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Locking device with guard interlocking according to ISO 14119 | |
| Характеристики | ||
| Срок эксплуатации | 20 years, EN ISO 13849-1 | |
| Число циклов до опасного сбоя B10d | 1,000,000 number of cycles | |
| Электрические данные | ||
| Защита контакта | Earthing | |
| Защита от короткого замыкания | 500 V, 10 A, type aM, IEC 60269-1 | |
| Категория использования AC-15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1 | |
| Категория использования DC-13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A, EN 60947-5-1 | |
| Номинальное напряжение изоляции | 500 V AC, 600 V DC | |
| Обычный тепловой ток, макс. | 10 A | |
| Размыкание контакта | Force-fit | |
| Распределение контактов | 2NC + 1NO | |
| Принцип переключения | Slow-action contact | |
| Подключение | ||
| Количество кабельных вводов | 1 Piece(s) | |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire | |
| Тип терминала | Screw terminal | |
| Количество соединений | 1 Piece(s) | |
| Функции | Contact connection | |
| Тип подключения | Terminal | |
| Количество выводов | 6 -pin | |
| Механические данные | ||
| Внешний привод | AC-AHxx, series, straight, angled, resilient, alignable | |
| Дизайн | Cubic | |
| Жизненный цикл | 500,000 actuation cycles, IEC 6047-5-1 | |
| Замок включения | Manual unlocking by means of key | |
| Замок тип | Mechanical | |
| Затягивается вручную освободить привод | Approx. 15 to 20 seconds | |
| Материал электрического контакта | Silver alloy | |
| Металл корпуса | ZAMAK | |
| Отдача допуска | 4.5 mm | |
| Подход направлений срабатывания | 4 x side (90°), 1 x top | |
| Релиз устройства | Knurled screw | |
| Скорость подхода | 0.001 ... 0.5 m/s | |
| Тип кабельного ввода | M20 x 1.5 | |
| Тип крепления | Through-hole mounting | |
| Тип переключателя | Interlock device with guard interlocking, ISO 14119 | |
| Усилие извлечения, разблокирован привод | 10 N | |
| Фиксируя усилие, макс. | 1,000 N | |
| Цвет корпуса | Gray | |
| Частота срабатывания, макс. | 360 per hour, IEC 6047-5-1 | |
| Размер (Ш x В X Д) | 40 mm x 62 mm x 123 mm | |
| Материал корпуса | Metal | |
| Вес нетто | 364 g | |
| Параметры окружающей среды | ||
| Степень загрязнения | 3, EN 60947-1 | |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C | |
| Сертификаты | ||
| Степень защиты | IP 67 | |
| Сертификаты | IMQ, c UL US | |
