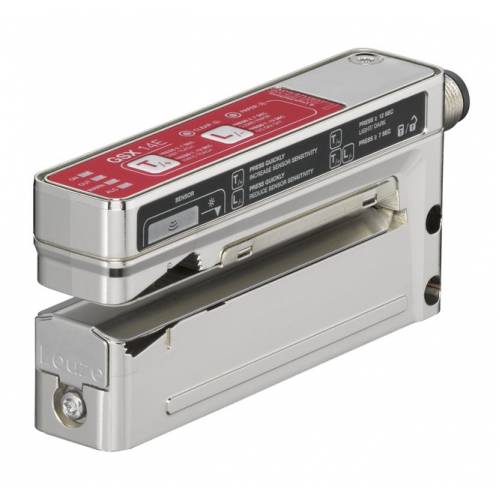

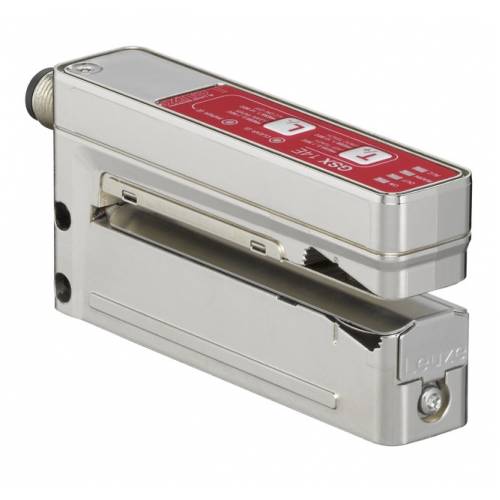

GSX14E/LWT.3-M12 - Ultrasonic fork sensor
GSX14E/LWT.3-M12 - Ultrasonic fork sensor
Артикул: 50142865
В наличии
₽ 46 820 без НДС
Характеристики
| Интерфейс | ||
| Идентификатор устройства | 2500 | |
| Мин. время цикла | COM3 = 0.5 ms | |
| Профиль | Smart sensor profile | |
| Режим com | COM3 | |
| Сио-режим поддержка | Yes | |
| Спецификация | V1.1 | |
| Тип рамы | 2.5 | |
| Специальная версия | ||
| Специальная версия | Teach input, easyTeach function, Manual fine tuning of the switching threshold, Tracking function, Warning output | |
| Основные данные | ||
| Тип | Teach input, Digital switching output | |
| Серия | 14 | |
| Физический принцип | optical and ultrasonics | |
| Применение | Detection of transparent labels, Detection of non-transparent labels | |
| Мин. ширина этикетки | 4 mm ultrasonics / 2 mm optical | |
| Мин. расстояние между этикетками | 2 mm | |
| Материал подложки | Transparent and not transparent | |
| Оптические данные | ||
| Вел группу | Exempt group (in acc. with EN 62471) | |
| Источник света | LED, Infrared, LED | |
| Длина волны | 850 nm | |
| Форма сигнала | Pulsed | |
| Электрические данные | ||
| Входное сопротивление | 15,000 Ω | |
| Грузоподъемность | 0.01 µF | |
| Коммутируемый ток, макс. | 100 mA | |
| Количество обучающих входов | 1 Piece(s) | |
| Защита | Polarity reversal protection, Short circuit protected | |
| Количество выходов | 2 Piece(s) | |
| Тип выхода | Transistor, Push-pull | |
| Принцип переключения | IO-Link / PNP light switching (switching in the gap), NPN dark switching (switching on the label), active low (normal operation high, event case low) | |
| Напряжение питания U в | 18 ... 30 V, DC | |
| Остаточная пульсация | 0 ... 10 %, From UB | |
| Ток холостого хода | 0 ... 80 mA, Typical value | |
| Тип напряжения | DC | |
| Напряжение переключения | Low: ≤2V, high: ≥9V, Low: ≤2V, high: ≥(UB-2V) | |
| Активное состояние переключения | High | |
| Временные характеристики | ||
| Частота переключения | 2,000 Hz, ultrasonics / 9061 Hz optical | |
| Время отклика | 0.2 ms, ultrasonics / 0.05 ms optical | |
| Стартовая задержка | 300 ms | |
| Скорость конвейера при обучении | 50 m/min | |
| Подключение | ||
| Кодировка | A-coded | |
| Количество соединений | 1 Piece(s) | |
| Функции | Signal IN, Signal OUT, Voltage supply | |
| Тип подключения | Connector | |
| Резьба | M12 | |
| Материал | Metal | |
| Количество выводов | 5 -pin | |
| Вывод коннектора | Horizontal (parallel to belt movement) | |
| Механические данные | ||
| Глубина зева | 80 mm | |
| Дизайн | Fork | |
| Металлический корпус | Diecast zinc, galvanic nickel coating | |
| Раствор вилки | 4 mm | |
| Тип крепления | Through-hole mounting, Mounting thread | |
| Цвет корпуса | Silver | |
| Размер (Ш x В X Д) | 22 mm x 46.9 mm x 96 mm | |
| Материал корпуса | Metal | |
| Вес нетто | 270 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 6 Piece(s) | |
| Настройка/управление | Control buttons | |
| Тип дисплея | LED | |
| Функции оперативного управления | Dynamic teach on label carrier and label | |
| Параметры окружающей среды | ||
| Температура окружающей среды, хранение | -40 ... 70 °C | |
| Температура окружающей среды, эксплуатация | 0 ... 60 °C | |
| Сертификаты | ||
| Патентов США | US 6,314,054 B | |
| Степень защиты | IP 65 | |
| Класс защиты | III | |
| Сертификаты | c UL US | |
| Соответствует стандартам | EN 60947-5-2:2007+A1:2012 | |
| Классификация | ||
| eCl@ss 10.0 | 27272801 | |
| eCl@ss 11.0 | 27272801 | |
| eCl@ss 5.1.4 | 27272801 | |
| eCl@ss 8.0 | 27272801 | |
| eCl@ss 9.0 | 27272801 | |
| ETIM 5.0 | EC001847 | |
| ETIM 6.0 | EC001847 | |
| ETIM 7.0 | EC001848 | |
| Номер таможенного тарифа | 85365019 | |
