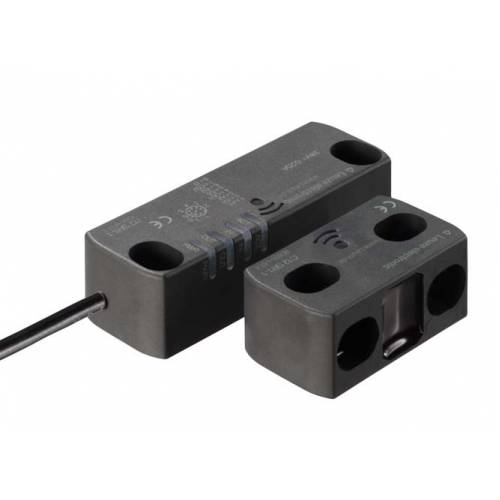

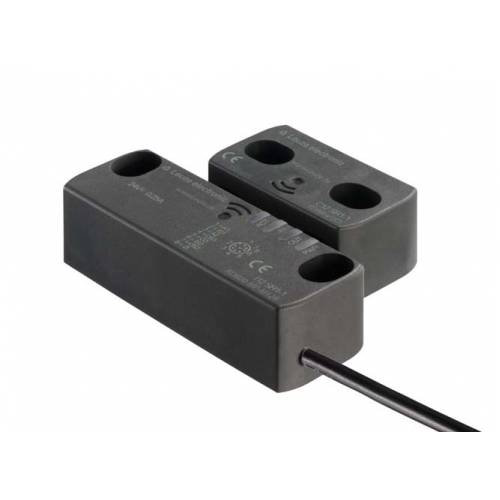

RD800-MSCA-CB2-R - Транспондер безопасности
RD800-MSCA-CB2-R - Транспондер безопасности
Артикул: 63002060
В наличии
20 966,00 ₽ с НДС
Характеристики
| Основные данные | ||
| Код типа | Standard code | |
| Тип | Digital switching input, Safety-related switching output OSSD, Digital switching output | |
| Серия | RD800 | |
| Применение | Individual use, Series use | |
| Характеристики | ||
| SILCL | Up to 3, IEC/EN 62061 | |
| Время миссии | 20 years, EN ISO 13849-1 | |
| Категория | Up to and including 4, EN ISO 13849 | |
| Минимальная наработка вд | 4,077 years, EN ISO 13849-1 | |
| Постоянного тока | High | |
| Сил | Up to 3, IEC 61508 | |
| Уровень производительности (PL) | Up to and including e, EN ISO 13849-1 | |
| ФФГ вД | 1.45E-09 per hour | |
| Электрические данные | ||
| Выходной ток, макс. | 250 mA | |
| Емкость, Макс. между выходной мощностью и GND | 200 nF | |
| Емкость, Макс. между двумя выходами | 200 nF | |
| Категория использования на dc 12 | Ue 24 V, Ie 0.25 A, EN 60947-5-1 | |
| Категория перенапряжения | III | |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) | |
| Количество цифровых входов переключения | 2 Piece(s) | |
| Коммутируемая мощность, макс. | 6 W | |
| Коммутируемое напряжение, тип. | 24 V | |
| Коммутируемый ток, макс. | 100 mA | |
| Номинальное напряжение изоляции | 32 V DC | |
| Номинальный ток, мин. | 0.5 mA | |
| Обычный термический ток, макс. | 0.25 A | |
| Потребляемая мощность, макс. | 1 W | |
| Потребляемый ток, макс. | 250 mA, 5 mA | |
| Предохранитель, внешний | 1 A | |
| Предохранитель, внутренняя | 0.75 A polyfuse (O1 + O2 + O3) | |
| Тест-длительность импульса, Макс. | 0.3 ms | |
| Устойчивость к импульсным помехам | 1,500 V | |
| Защита | Cross circuit protection, Short circuit protected | |
| Количество выходов | 1 Piece(s) | |
| Тип выхода | Transistor, PNP | |
| Напряжение питания U в | 24 V, DC, -15 ... 10 % | |
| Тип напряжения | DC | |
| Временные характеристики | ||
| Время реакции после отключения входного сигнала, Макс. | 12 ms | |
| Время реакции после отключения входного сигнала, мин. | 7 ms | |
| Время реакции после снятия привода, Макс. | 150 ms | |
| Время реакции после снятия привода, мин. | 80 ms | |
| Подключение | ||
| Длина кабеля | 2,000 mm | |
| Длина кабеля, Макс. | 50 m | |
| Количество проводников | 8 -wire | |
| Материал обшивки | PVC | |
| Разъем | On right side | |
| Количество соединений | 1 Piece(s) | |
| Функции | Signal output | |
| Тип подключения | Cable | |
| Механические данные | ||
| Винт момент затяжки | 0.8 N·m | |
| Гарантированное расстояние (САР), мин. | 16 mm | |
| Гарантированное уменьшение расстояния (САО), Макс. | 10 mm | |
| Гистерезис переключения, макс. | 2.4 mm | |
| Номинальная выключение расстояние, Макс. | 14 mm | |
| Номинальное рабочее расстояние, Макс. | 12 mm | |
| Расстояние между двумя системами (датчик, исполнительный механиз | 50 mm | |
| Стабильность повторяемости, макс. | 1.2 mm | |
| Тип крепления | Through-hole mounting | |
| Цвет корпуса | Black | |
| Размер (Ш x В X Д) | 25 mm x 18 mm x 72 mm | |
| Материал корпуса | Plastic | |
| Тип пластика корпуса | PA 66 | |
| Вес нетто | 150 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 4 Piece(s) | |
| Тип дисплея | LED | |
| Параметры окружающей среды | ||
| Степень загрязнения | 3, EN 60947-1 | |
| Температура окружающей среды, хранение | -25 ... 85 °C | |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C | |
| Сертификаты | ||
| Процедура испытания на вибрацию в соответствии со стандартом | EN 60068-2-6 | |
| Процедура испытания на удар в соответствии со стандартом | EN 60068-2-27 | |
| Степень защиты | IP 67, IP 69K | |
| Сертификаты | c UL US, TÜV Süd | |
