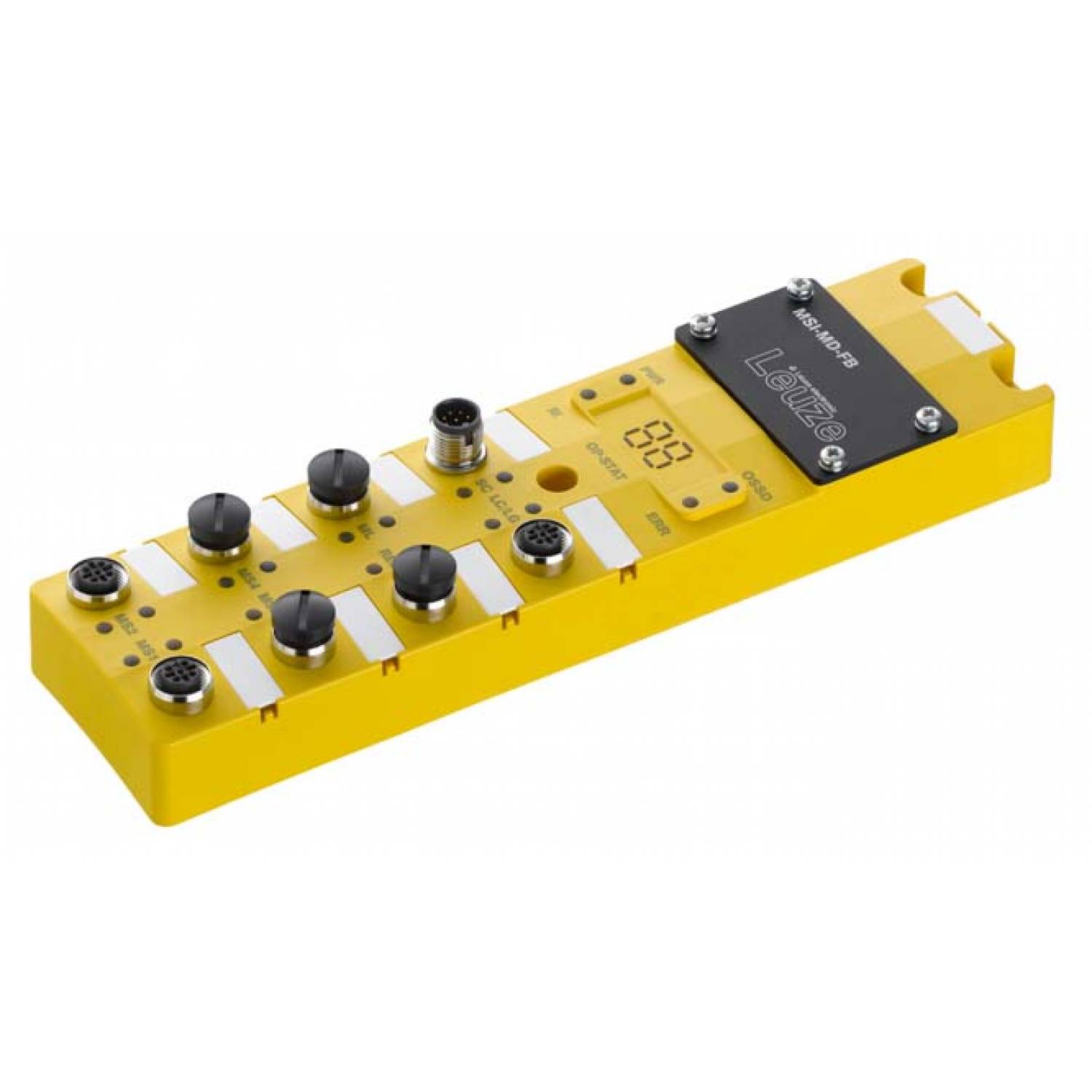

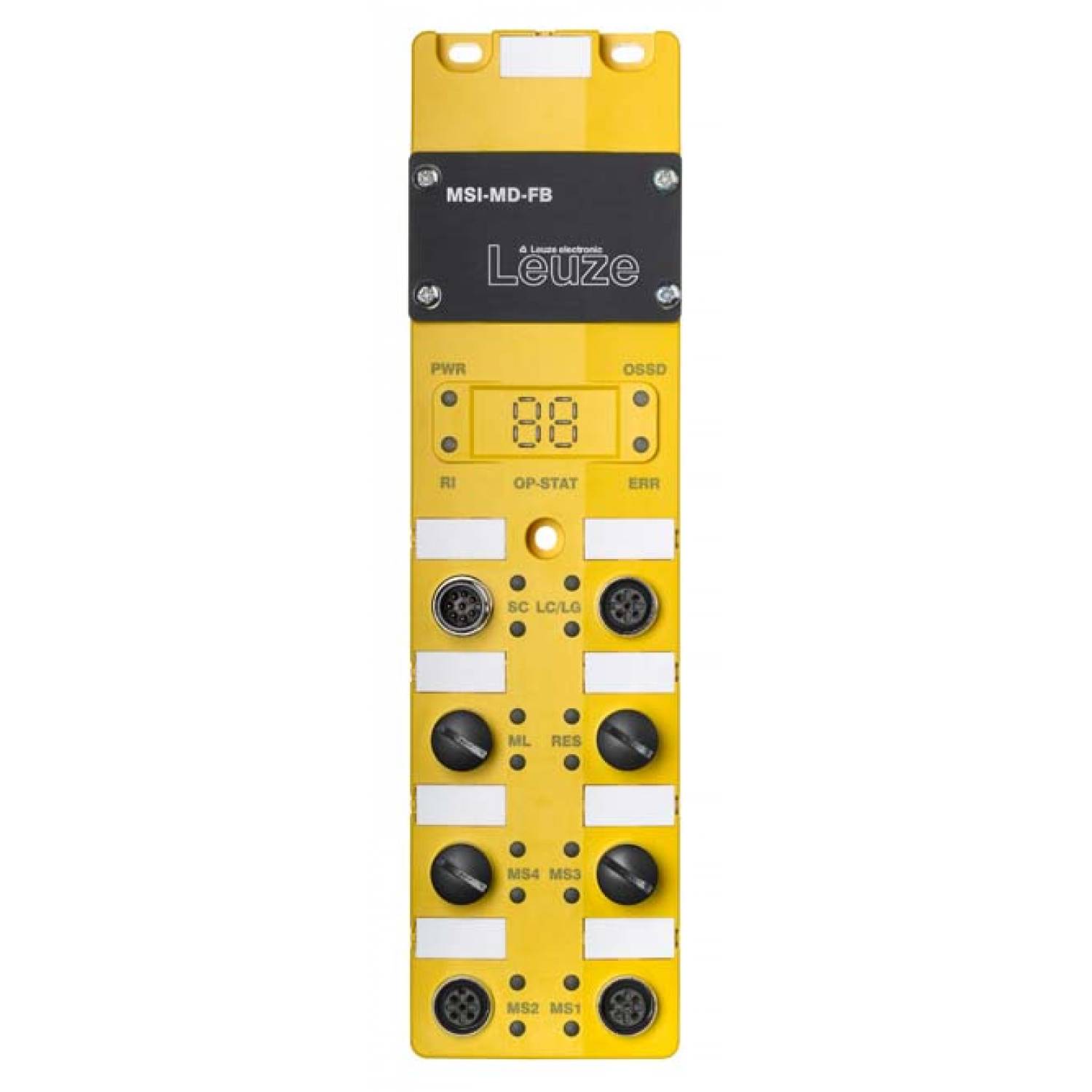

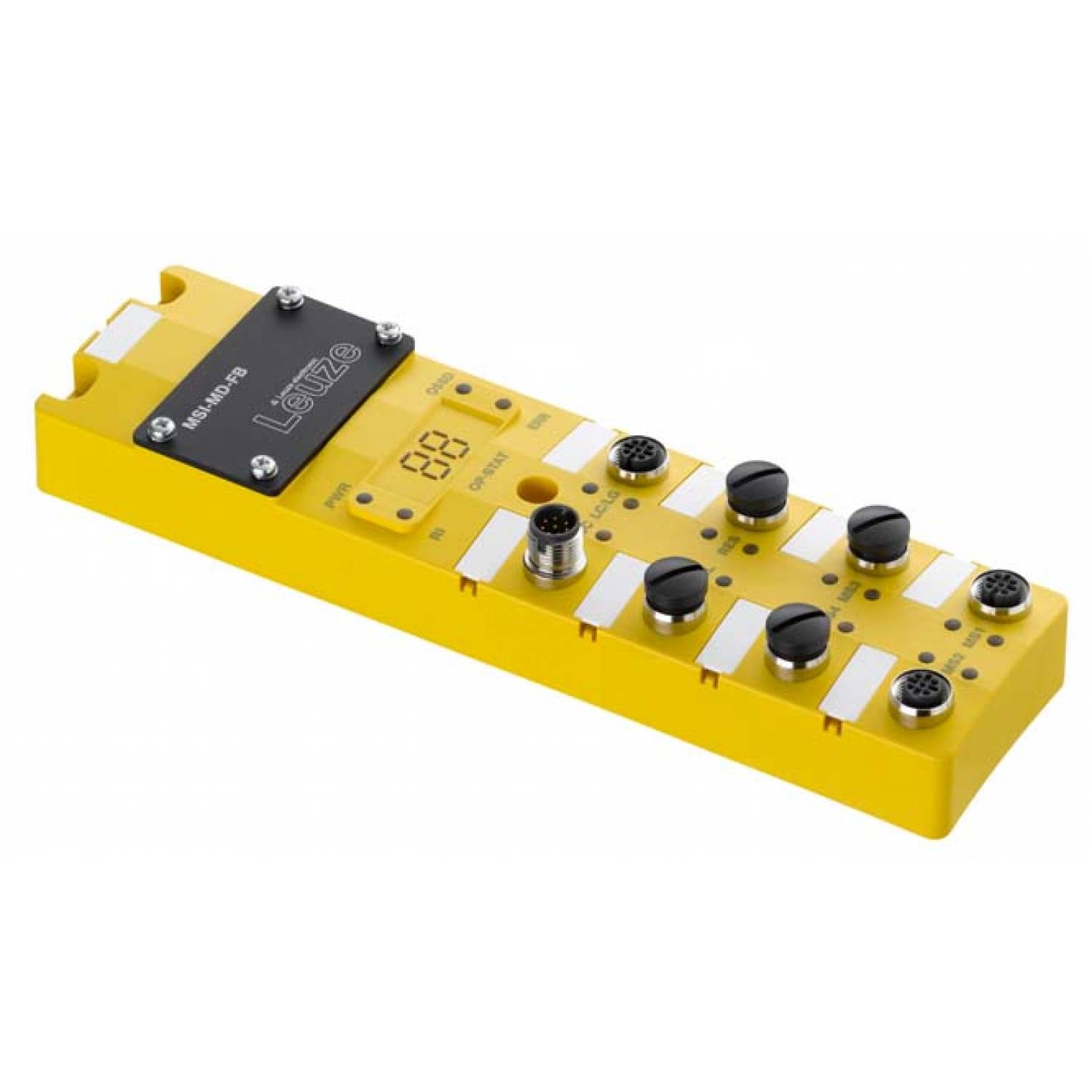

MSI-MD-FB - Интерфейс функции подавления Muting
Характеристики
| Основные данные | ||
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output | |
| Серия | MSI-MD-FB | |
| Функции | ||
| Перезагрузка | Automatic, Manual | |
| Функции | Sequence controlled 2-sensor muting, Muting enable function, Muting-timeout extension, Sequence controlled 4-sensor muting, Timing controlled 2-sensor muting | |
| Характеристики | ||
| SILCL | 3, IEC/EN 62061 | |
| Категория | 4, EN ISO 13849 | |
| Сил | 3, IEC 61508 | |
| Срок эксплуатации | 20 years, EN ISO 13849-1 | |
| Уровень производительности (PL) | e, EN ISO 13849-1 | |
| ФФГ вД | 2.5E-09 per hour | |
| Электрические данные | ||
| Грузоподъемность | 0.3 µF | |
| Индуктивность нагрузки | 2,000 µH | |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) | |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) | |
| Количество цифровых входов переключения | 8 Piece(s) | |
| Коммутации низкого напряжения, Макс. | 2.5 V, 18 V | |
| Коммутируемое напряжение, тип. | 24 V | |
| Коммутируемый ток, макс. | 380 mA | |
| Остаточный ток, макс. | 0.2 mA | |
| Остаточный ток, тип. | 0.002 mA | |
| Переключения высокого напряжения, мин. | 27 V, 18 V | |
| Потребляемый ток, макс. | 150 mA, Without external load | |
| Защита | Short circuit protected, Overvoltage protection, Polarity reversal protection | |
| Количество выходов | 3 Piece(s) | |
| Тип выхода | Transistor, PNP | |
| Напряжение питания U в | 24 V, DC, -20 ... 20 %, Compensation necessary at 20 ms voltage dip, min. 250 mA (+ external loads) | |
| Остаточная пульсация | -5 ... 5 %, From UB | |
| Тип напряжения | DC | |
| Временные характеристики | ||
| Время задержки рестарта | 100 ms | |
| Подключение | ||
| Длина кабеля, Макс. | 50 m | |
| Раздел допустимое сечение провода, тип. | 0.25 mm² | |
| Тип разъема | USB 2.0 Micro-B | |
| Количество соединений | 8 Piece(s) | |
| Функции | Control input for Reset, Control input, reset of the control, Control input, muting sensor 1 of the control, Control input, muting enable/muting timeout, Control input for Reset, Control input for muting sensor 1, Control input for muting sensor 2, Control input for muting sensor 3, Control input for muting sensor 4, "Error" signal output, ReadyForReset signal output, "Muting state" signal output | |
| Тип подключения | Connector, USB | |
| Резьба | M12 | |
| Материал коннектора | Metal | |
| Количество выводов | 8 -pin, 5 -pin | |
| Механические данные | ||
| Тип крепления | Through-hole mounting, Mounting plate, Mounting plate with L-angle | |
| Цвет корпуса | Yellow | |
| Размер (Ш x В X Д) | 60 mm x 38.3 mm x 225 mm | |
| Вес нетто | 560 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 14 Piece(s) | |

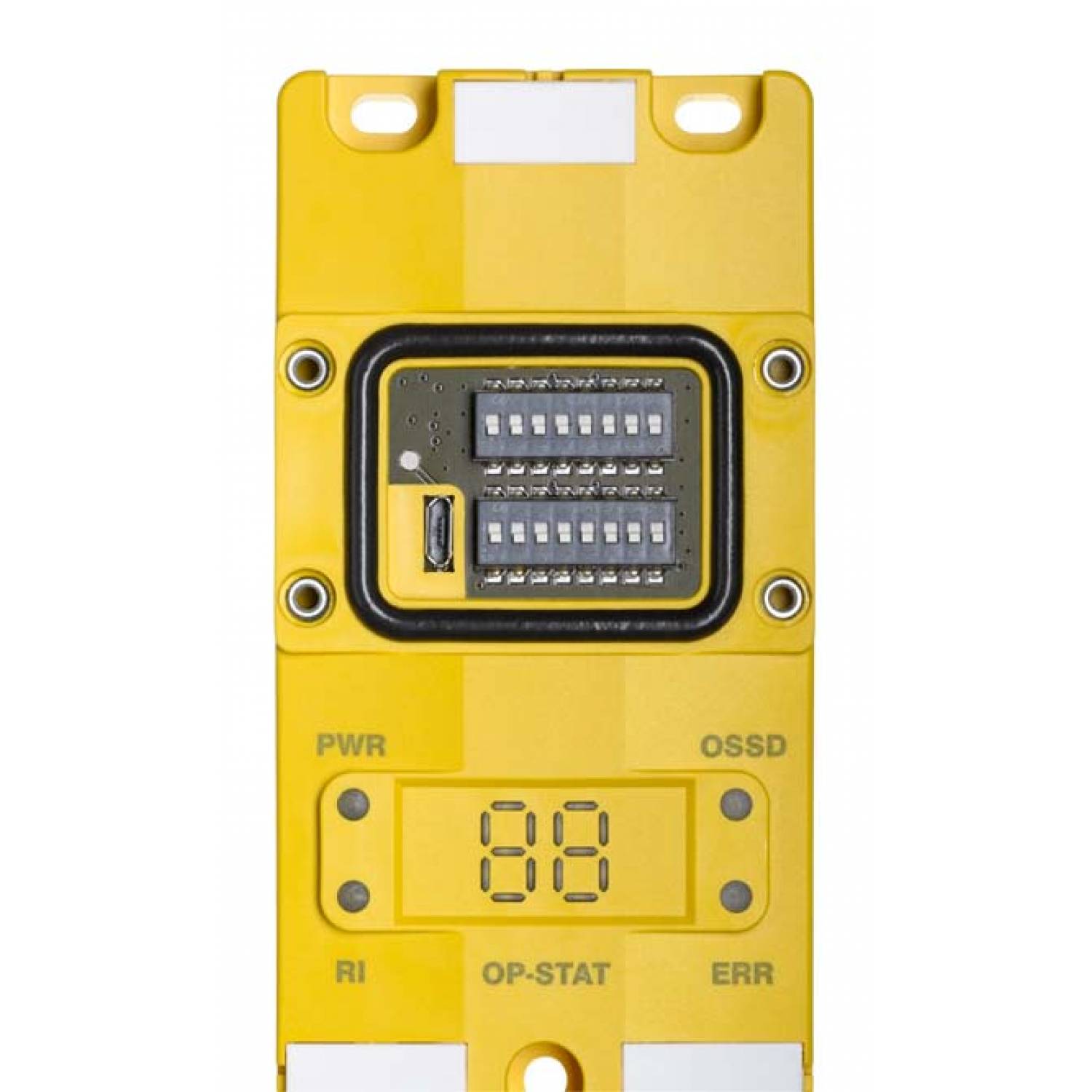

| Настройка/управление | DIP switch | |
| Тип дисплея | LED | |
| Функции настройки | Selection of operating mode | |
| Параметры окружающей среды | ||
| Относительная влажность (без конденсации) | 0 ... 95 % | |
| Температура окружающей среды, хранение | -40 ... 70 °C | |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C | |
| Сертификаты | ||
| Патентов США | US 6,418,546 B | |
| Процедура испытания на колебания, в соответствии со стандартом | IEC/EN 60068-2-6 | |
| Процедура испытания на удар в соответствии со стандартом | IEC/EN 60068-2-6 | |
| Ударопрочность | 100 m/s² | |
| Степень защиты | IP 67 | |
| Класс защиты | III | |
| Сертификаты | TÜV Süd, c CSA US | |
