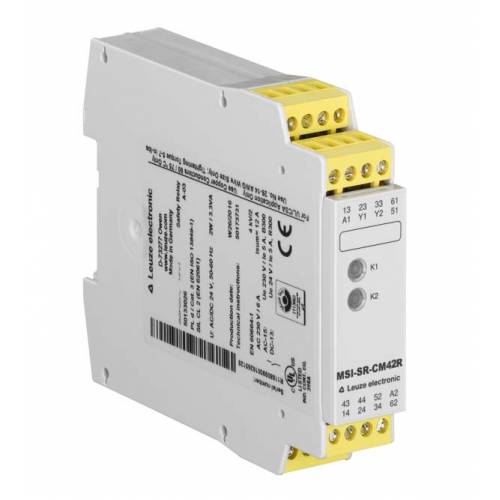

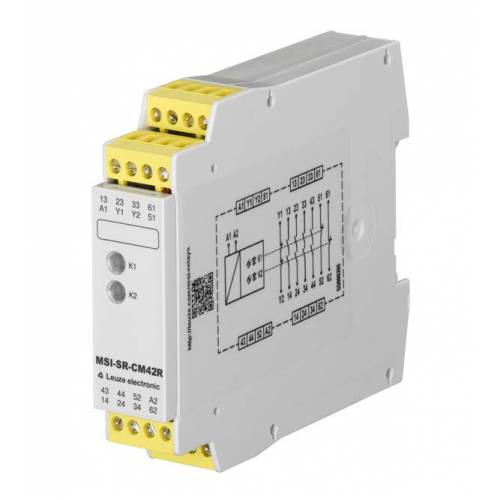

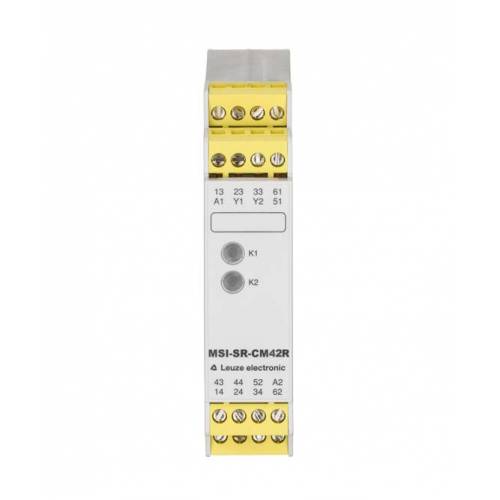

MSI-SR-CM42R-01 - Реле безопасности
Характеристики
| Основные данные | ||
| Серия | MSI-SR-CM42 | |
| Применение | Extension unit for base devices in safety applications | |
| Функции | ||
| Перезагрузка | Automatic | |
| Характеристики | ||
| SILCL | 3, IEC/EN 62061 | |
| Время миссии | 20 years, EN ISO 13849-1 | |
| Категория | 4, EN ISO 13849 | |
| Сил | 3, IEC 61508 | |
| Уровень производительности (PL) | e, EN ISO 13849-1 | |
| ФФГ вД | 1,5E-09 per hour | |
| Электрические данные | ||
| Время восстановления т вж | 30 ms | |
| Время выпуска Т вР | 15 ms | |
| Выходом по току пути | 4 | |
| Защита от коротких замыканий (контакта нет) | gG class safety fuse 6A, melting integral | |
| Категория использования АС-15 (контакта нет) | Ue 230V, Ie 3A | |
| Категория применения DС-13 (контакта нет) | Ue 24V, Ie 1A | |
| Макс. максимальный ток по входам управления (цепь безопасности/с | 110 mA | |
| Макс. сопротивление кабеля, на канал | ≤ (5 + (1.333 x UB / UN - 1) x 200) Ω | |
| Макс. суммарный ток I2 всех нынешних путей | 144 A² | |
| Макс. тепловой ток я ве не, выходом по току | 6 A | |
| Макс. тепловой ток я ве не, сигнализации Уиллис | 1 A | |
| Материал контакта | Ag alloy, gold-plated | |
| Номинальная мощность постоянного тока | 1.4 W | |
| Номинальное напряжение U вН | 24 V DC | |
| Сигнальных путей тока | 2 | |
| Подключение | ||
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve | |
| Тип терминала | Screw terminal | |
| Количество соединений | 1 Piece(s) | |
| Функции | Voltage supply, Signal IN, Signal OUT | |
| Тип подключения | Terminal | |
| Количество выводов | 16 -pin | |
| Механические данные | ||
| Механически жизнь | 100,000,000 switching cycles | |
| Тип крепления | Snap-on mounting | |
| Цвет корпуса | Gray | |
| Размер (Ш x В X Д) | 22.5 mm x 96.5 mm x 114 mm | |
| Вес нетто | 180 g | |
| Сертификаты | ||
| Сертификаты | TÜV Rheinland, c UL US | |
