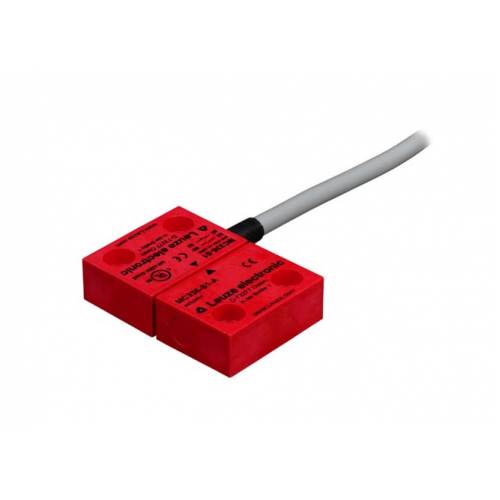

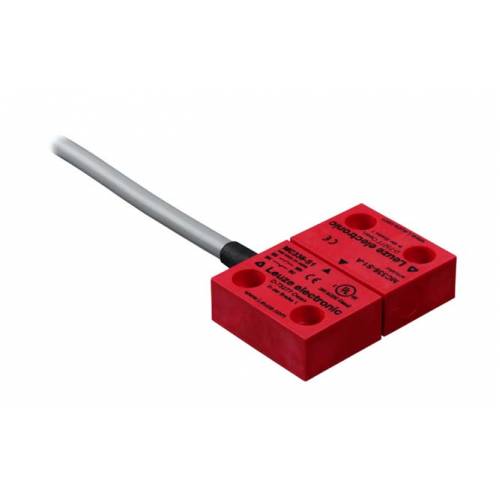

MC336-S1C10-A - Датчик с магнитным кодированием
MC336-S1C10-A - Датчик с магнитным кодированием
Артикул: 63001052
В наличии
7 258,00 ₽ с НДС
Характеристики
| Основные данные | ||
| Серия | MC336 | |
| Функции | ||
| Функции | Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Safety system in combination with an evaluation unit such as the MSI-MC310 safety relay or the MSI 400 safety controller. | |
| Характеристики | ||
| Категория | Up to 4, depending on evaluation, 1 sensor connected, EN ISO 13849-1 | |
| Срок эксплуатации | 20 years, EN ISO 13849-1 | |
| Число циклов до опасного сбоя B10d | 20,000,000 number of cycles | |
| Электрические данные | ||
| Коммутируемый ток, макс. | 500 mA | |
| Макс. напряжение переключения | 27 V AC/DC | |
| Распределение контактов | 1NC + 1NO | |
| Тип контакта | Reed contacts (magnetically sensitive) | |
| Требование относительно напряжения питания при использовании соо | Class 2 Circuits | |
| Защита | Short circuit protected, Via e.g. MSI-MC310, MSI 400, Current limitation | |
| Временные характеристики | ||
| Время отклика | 3 ms | |
| Подключение | ||
| Длина кабеля | 10,000 mm | |
| Количество проводников | 4 -wire | |
| Материал оболочки | PVC | |
| Цвет кабеля | Gray | |
| Количество соединений | 1 Piece(s) | |
| Функции | Contact connection | |
| Тип подключения | Cable with wire-end sleeves | |
| Механические данные | ||
| Внешний привод | Magnetically coded | |
| Гарантированное расстояние включения (Sao), макс. | 3 mm | |
| Гарантированное расстояние отключения (Sar), мин. | 11 mm | |
| Дизайн | Cubic | |
| Допуск переключения (без ферромагнитных материалов в иммедиат | -1 ... 1 mm | |
| Жизненный цикл | 10,000,000 actuation cycles | |
| Место установки | Arbitrary, provided housing markings are aligned | |
| Подход направлений срабатывания | 3-dimensional | |
| Расстояние на другие магнитные датчики, мин. | 50 mm | |
| Скорость, мин. | 0.05 m/s | |
| Тип крепления | Through-hole mounting | |
| Тип переключателя | Type 4 interlock device, contactless actuation, EN ISO 14119 | |
| Точка отключения (OFF), мин | 8 mm | |
| Цвет корпуса | Red | |
| Размер (Ш x В X Д) | 26.2 mm x 13 mm x 36 mm | |
| Материал корпуса | Plastic | |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing | |
| Вес нетто | 529 g | |
| Параметры окружающей среды | ||
| Степень загрязнения | 3, EN 60947-1 | |
| Температура окружающей среды, эксплуатация | -20 ... 70 °C | |
| Сертификаты | ||
| Процедура испытания на колебания, в соответствии со стандартом | EN 60947-5-3 | |
| Процедура испытания на удар в соответствии со стандартом | EN 60947-5-3 | |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 60947-5-3, EN 61000-6-2, EN 61000-6-3 | |
| Степень защиты | IP 67 | |
| Сертификаты | TÜV Süd, c UL US | |
