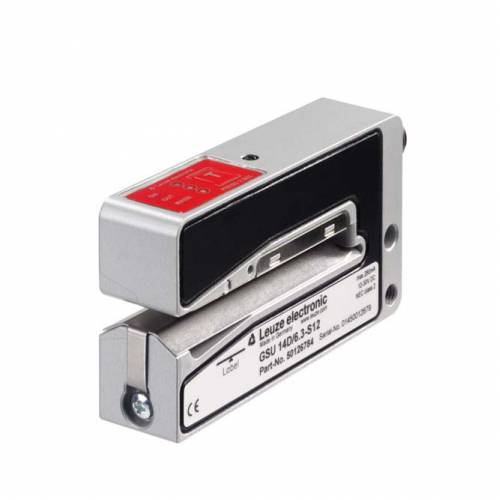

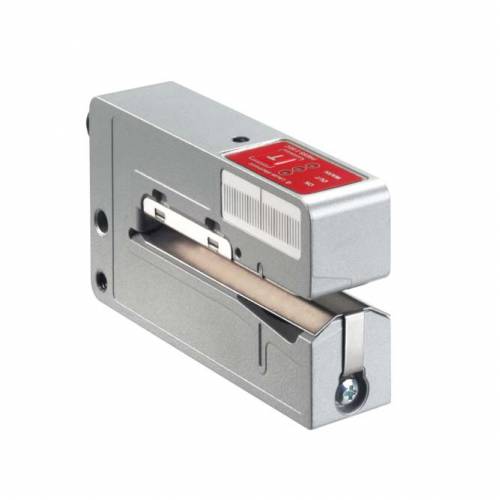

GSU 14D/66.3-S12 - Вилочный ультразвуковой датчик
Характеристики
| Основные данные | ||
| Тип | Teach input, Digital switching output | |
| Серия | 14 | |
| Физический принцип | Ultrasonics | |
| Применение | Detection of non-transparent labels, Detection of transparent labels | |
| Мин. ширина этикетки | 10 mm | |
| Мин. расстояние между этикетками | 2 mm | |
| Материал подложки | Transparent and not transparent | |
| Специальная версия | ||
| Особенности | Teach input | |
| Электрические данные | ||
| Входное сопротивление | 15,000 Ω | |
| Грузоподъемность | 0.5 µF | |
| Коммутируемый ток, макс. | 100 mA | |
| Количество обучающих входов | 1 Piece(s) | |
| Защита | Polarity reversal protection, Short circuit protected | |
| Количество выходов | 2 Piece(s) | |
| Тип выхода | Transistor, Push-pull | |
| Принцип переключения | Switching signal in label gap, Switching signal on label | |
| Напряжение питания U в | 12 ... 30 V, DC | |
| Остаточная пульсация | 0 ... 15 %, From UB | |
| Ток холостого хода | 0 ... 80 mA | |
| Тип напряжения | DC | |
| Напряжение переключения | high: ≥8V, Low: ≤2V, high: ≥(UB-2V), Low: ≤2V | |
| Активное состояние переключения | High | |
| Временные характеристики | ||
| Время отклика | 0.2 ms | |
| Стартовая задержка | 300 ms | |
| Скорость конвейера при обучении | 50 m/min | |
| Подключение | ||
| Кодировка | A-coded | |
| Количество соединений | 1 Piece(s) | |
| Функции | Signal OUT, Teach input, Voltage supply | |
| Тип подключения | Connector | |
| Резьба | M12 | |
| Материал коннектора | Metal | |
| Количество выводов | 5 -pin | |
| Вывод коннектора | Horizontal (parallel to belt movement) | |
| Механические данные | ||
| Глубина зева | 68.5 mm | |
| Дизайн | Fork | |
| Металл корпуса | Diecast zinc | |
| Раствор вилки | 4 mm | |
| Тип крепления | Mounting thread, Through-hole mounting | |
| Цвет корпуса | Red, Black | |
| Размер (Ш x В X Д) | 20.7 mm x 48.2 mm x 101 mm | |
| Материал корпуса | Metal | |
| Вес нетто | 270 g | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 3 Piece(s) | |
| Настройка/управление | Teach button | |
| Тип дисплея | LED | |
| Параметры окружающей среды | ||
| Температура окружающей среды, хранение | -40 ... 70 °C | |
| Температура окружающей среды, эксплуатация | 0 ... 60 °C | |
| Сертификаты | ||
| Патентов США | US 6,314,054 B | |
| Степень защиты | IP 65 | |
| Класс защиты | III | |
| Сертификаты | c UL US | |
| Соответствует стандартам | IEC 60947-5-2 | |
