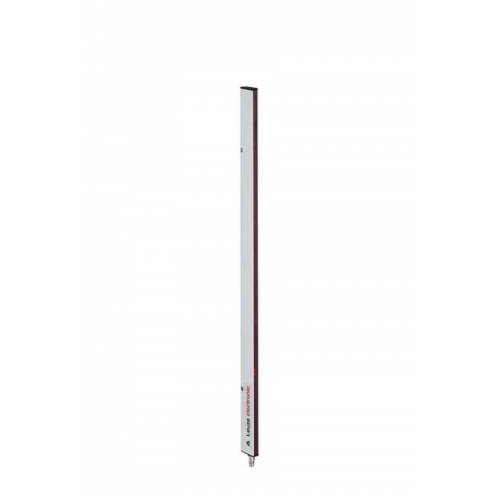

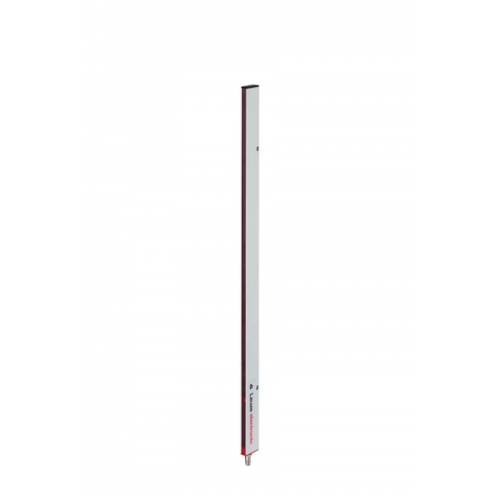

CSL505-R100-700-M8 - Световая завеса receiver
Характеристики
| Основные данные | ||
| Тип | Male | |
| Тип устройства | Receiver | |
| Серия | 505 | |
| Применение | Precise object detection | |
| Специальная версия | ||
| Особенности | Parallel-beam scanning, Crossed-beam scanning, Diagonal-beam scanning, Teach input, Warning output | |
| Функции | ||
| Принцип действия | Throughbeam principle | |
| Характеристики луча | ||
| Измерение длины поля | 700 mm | |
| Количество лучей | 8 Piece(s) | |
| Луч интервал | 100 mm | |
| Данные измерений | ||
| Минимальный диаметр объекта | 102.5 mm | |
| Радар технические данные | ||
| Рабочий диапазон | Guaranteed operating range, 0.3 ... 5 m | |
| Электрические данные | ||
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected | |
| Количество выходов | 2 Piece(s) | |
| Тип выхода | Transistor, Push-pull | |
| Принцип переключения | Light/dark reversible | |
| Напряжение питания U в | 18 ... 30 V, DC | |
| Временные характеристики | ||
| Время отклика за пучок | 1,000 µs | |
| Время цикла | 12 ms | |
| Подключение | ||
| Кодировка | A-coded | |
| Количество соединений | 1 Piece(s) | |
| Функции | Signal OUT, Teach input, Voltage supply | |
| Тип подключения | Connector | |
| Резьба | M8 | |
| Материал коннектора | Metal | |
| Количество выводов | 4 -pin | |
| Механические данные | ||
| Дизайн | Cubic | |
| Металл корпуса | Aluminum | |
| Тип крепления | Through-hole mounting | |
| Цвет корпуса | Silver | |
| Размер (Ш x В X Д) | 10 mm x 780 mm x 27 mm | |
| Материал корпуса | Metal | |
| Материал крышки оптики | Plastic | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 2 Piece(s) | |
| Тип дисплея | LED | |
| Тип конфигурации | Software, Via pin assignment | |
| Параметры окружающей среды | ||
| Температура окружающей среды, хранение | -40 ... 65 °C | |
| Температура окружающей среды, эксплуатация | -30 ... 50 °C | |
| Сертификаты | ||
| Степень защиты | IP 65 | |
| Класс защиты | III | |
| Соответствует стандартам | EN 60947-5-2 (German version) | |
Документация (PDF)
