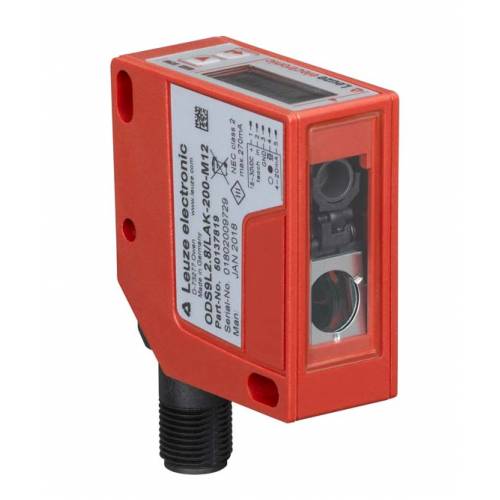

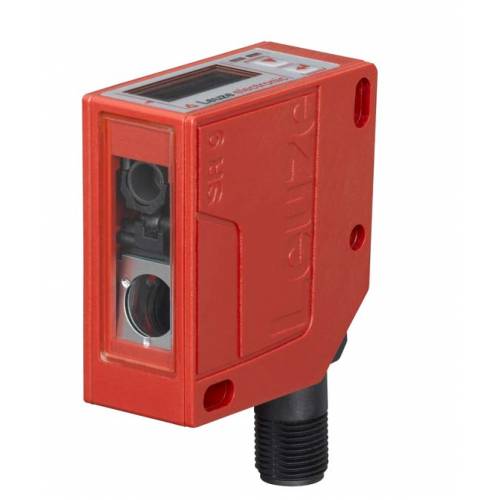

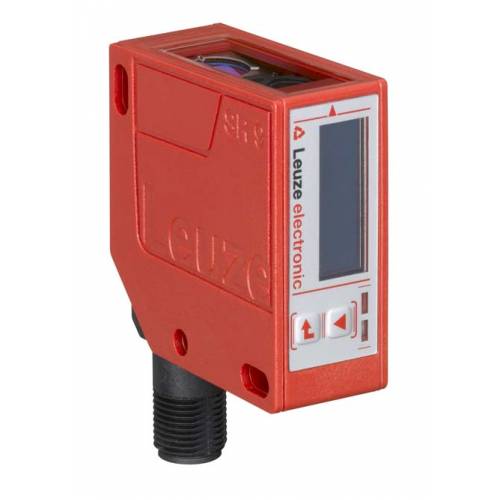

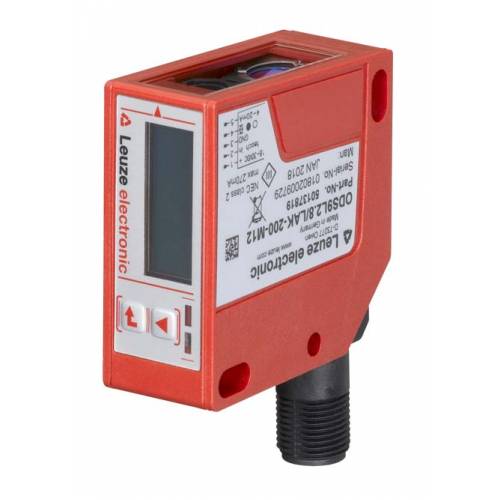

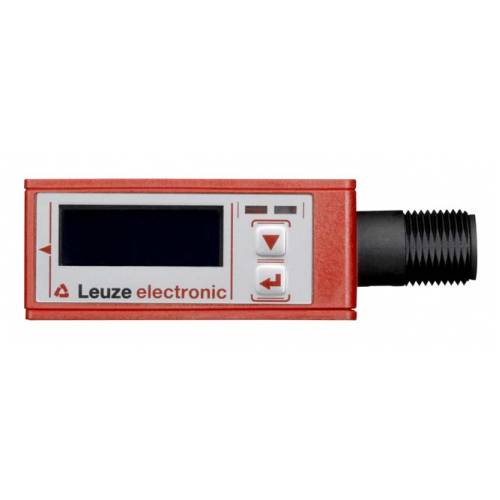

ODS9L2.8/LA6-200-M12 - Optical distance sensor

ODS9L2.8/LA6-200-M12 - Optical distance sensor

Артикул: 50137815
В наличии
₽ 51 634 без НДС
В корзину
Характеристики
Данные измерений
Воспроизводимость (1 Сигма) 0.05 mm
Диапазон измерений 50 ... 200 mm
Принцип оптического измерения расстояния Triangulation
Ссылка No
Эталонное значение, точность Measurement distance
Защитное поле данных
Постановление 0.01 mm with measurement range of 50 mm … 100 mm, 0.1 mm with measurement range of 100 mm … 200 mm
Интерфейс
Спецификация V1.1
Основные данные
Cистема сканирования Against object
Направляющий выступ заказа Attention! If you need spare parts or want to switch from ODSL 9 to ODS9, please note that adapter 50140174 - KDS U-M12-5A-M12-5A-P1-003-25X is required
Тип Configurable, factory setting: current
Серия 9
Применение Fill-level monitoring, Length measurement in material cutting, Object measurement
Оптические данные
Класс лазера 2, IEC / EN 60825-1:2014
Размер пятна на дистанции датчика 1 mm [100 mm]
Источник света Laser, Red
Электрические данные
Количество аналоговых выходов 1 Piece(s)
Количество выходов 2 Piece(s)
Тип выхода Transistor, Push-pull
Напряжение питания U в 18 ... 30 V, DC
Подключение
Тип подключения Connector, Turning, 90°
Резьба M12
Материал Plastic
Количество выводов 5 -pin
Механические данные
Размер (Ш x В X Д) 21 mm x 50 mm x 50 mm
Материал крышки оптики Glass
Вес нетто 50 g
Эксплуатация и индикация
Настройка/управление Control buttons, PC software
Параметры окружающей среды
Температура окружающей среды, хранение -30 ... 70 °C
Температура окружающей среды, эксплуатация -20 ... 50 °C
Сертификаты
Степень защиты IP 67
Класс защиты III
Сертификаты UL
Классификация
eCl@ss 10.0 27270801
eCl@ss 11.0 27270801
eCl@ss 5.1.4 27270801
eCl@ss 8.0 27270801
eCl@ss 9.0 27270801
ETIM 5.0 EC001825
ETIM 6.0 EC001825
ETIM 7.0 EC001825
Номер таможенного тарифа 90318020
