Характеристики
Основные данные | ||
Количество безопасных операций ввода-вывода | 16 IN, 4 OUT, 4 programmable I/O | |
Тип | Internal bus (SBUS+), EtherNet IP, Modbus TCP, PROFINET | |

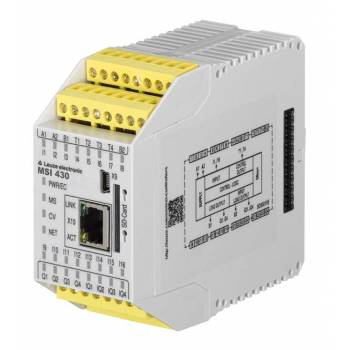

Серия | MSI 430 | |
Применение | Monitoring of safety functions | |
Функции | ||

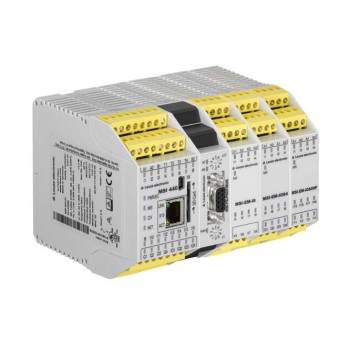

Функции | Configurable safety control, Additional I/O extensions available (optional), Configuration via MSI.designer software, Ethernet interface, Industrial Ethernet protocols (PROFINET, Ethernet/IP, Modbus TCP) on-board, Removable program memory (must be ordered separately, part no. 50132996), Transfer of diagnostic data via external fieldbus modules, e.g. MSI-FB-PROFIBUS (optional), USBmini interface | |
Характеристики | ||
SILCL | 3, IEC/EN 62061 | |
Категория | 4, EN ISO 13849 | |
Сил | 3, IEC 61508 | |
Срок эксплуатации | 20 years, EN ISO 13849-1 | |
Уровень производительности (PL) | Up to and including e, EN ISO 13849-1 | |
ФФГ вД | 4,3E-09 per hour | |
Электрические данные | ||
Входной ток при сигнале 1 | 2.3 mA | |
Выходной ток | 4 A | |
Защита от короткого замыкания, выходы | Yes | |
Количество входов | 16 Piece(s) | |
Макс. количество цифровых выходов | 8 Piece(s) | |
Макс. номинальное управляющее напряжение питания при постоянном | 30 V | |
Макс. разрешенное напряжение на выходе | 30 V | |
Мин. номинальное управляющее напряжение питания при постоянном т | 15.6 V | |
Мин. разрешенное напряжение на выходе | 16.2 V | |
Номинальное напряжение U вН | 24 V | |
Потребляемая мощность, макс. | 3.3 W | |
Разрешенное напряжение на входе | 30 V | |
Тип цифровой выход | Transistor | |
Количество выходов | 8 Piece(s) | |
Напряжение питания U в | 24 V, DC, -30 ... 25 % | |
Подключение | ||
Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve | |
Тип разъема | USB 2.0 Mini-A | |
Тип терминала | Screw terminal | |
Количество соединений | 3 Piece(s) | |
Функции | Configuration via software | |
Тип подключения | Terminal, USB, RJ45 | |
Количество выводов | 32 -pin | |
Механические данные | ||
Тип крепления | Snap-on mounting | |
Цвет корпуса | Gray | |
Размер (Ш x В X Д) | 45 mm x 96.5 mm x 121 mm | |
Вес нетто | 290 g | |
Параметры окружающей среды | ||
Относительная влажность (без конденсации) | 10 ... 95 % | |
Температура окружающей среды, хранение | -25 ... 70 °C | |
Температура окружающей среды, эксплуатация | -25 ... 65 °C | |
Сертификаты | ||
Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 | |
Сопротивление удара, один удар | 30 g, 11 ms, EN 60068-2-27 | |
Сопротивляемостью при колебательном движении | 5 ... 150 Hz | |
Ударопрочность, непрерывное потрясение | 10 g, 16 ms, EN 60068-2-29 | |
Степень защиты | IP 20 | |
Класс защиты | III | |
Сертификаты | TÜV Rheinland, c UL US |
