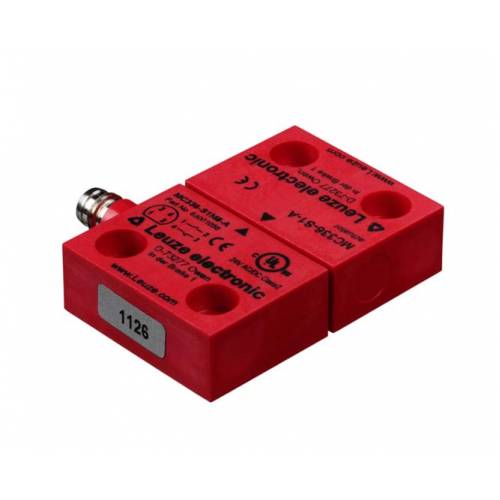

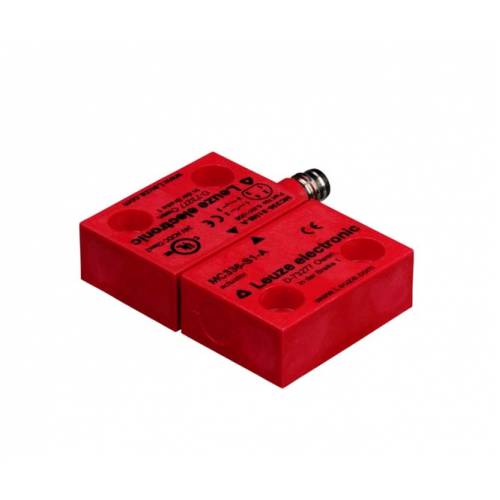

MC336-S2M8-A - Датчик с магнитным кодированием
Основные данные | ||
Серия | MC336 | |
Функции | ||
Функции | Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Safety system in combination with an evaluation unit such as the MSI-SR-LC21 safety relay or the MSI 400 safety controller. | |
Характеристики | ||
Категория | Up to 4, depending on evaluation, 1 sensor connected, EN ISO 13849-1 | |
Срок эксплуатации | 20 years, EN ISO 13849-1 | |
Число циклов до опасного сбоя B10d | 20,000,000 number of cycles | |
Электрические данные | ||
Встроенный предохранитель | 100 mA (per safety contact) | |
Коммутируемый ток, макс. | 100 mA | |
Макс. напряжение переключения | 27 V AC/DC | |
Распределение контактов | 2NO | |
Тип контакта | Reed contacts (magnetically sensitive) | |
Требование относительно напряжения питания при использовании соо | Class 2 Circuits | |
Защита | Short circuit protected, Via e.g. MSI-MC311, MSI 400, Current limitation | |
Временные характеристики | ||
Время отклика | 3 ms | |
Подключение | ||
Количество соединений | 1 Piece(s) | |
Функции | Contact connection | |
Тип подключения | Connector | |
Резьба | M8 | |
Материал коннектора | Metal | |
Количество выводов | 4 -pin | |
Механические данные | ||
Внешний привод | Magnetically coded | |
Гарантированное расстояние включения (Sao), макс. | 7 mm | |
Гарантированное расстояние отключения (Sar), мин. | 20 mm | |
Дизайн | Cubic | |
Допуск переключения (без ферромагнитных материалов в иммедиат | -1 ... 1 mm | |
Жизненный цикл | 10,000,000 actuation cycles | |
Место установки | Arbitrary, provided housing markings are aligned | |
Подход направлений срабатывания | 3-dimensional | |
Расстояние на другие магнитные датчики, мин. | 50 mm | |
Скорость, мин. | 0.05 m/s | |
Тип крепления | Through-hole mounting | |
Тип переключателя | Type 4 interlock device, contactless actuation, EN ISO 14119 | |
Точка отключения (OFF), мин | 17 mm | |
Цвет корпуса | Red | |
Размер (Ш x В X Д) | 26.2 mm x 13 mm x 36 mm | |
Материал корпуса | Plastic | |
Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing | |
Вес нетто | 82 g | |
Параметры окружающей среды | ||
Степень загрязнения | 3, EN 60947-1 | |
Температура окружающей среды, эксплуатация | -20 ... 70 °C | |
Сертификаты | ||
Процедура испытания на колебания, в соответствии со стандартом | EN 60947-5-3 | |
Процедура испытания на удар в соответствии со стандартом | EN 60947-5-3 | |
Процедура испытания по ЭМС в соответствии со стандартом | EN 60947-5-3, EN 61000-6-2, EN 61000-6-3 | |
Степень защиты | IP 67 | |
Сертификаты | c UL US, TÜV Süd |
