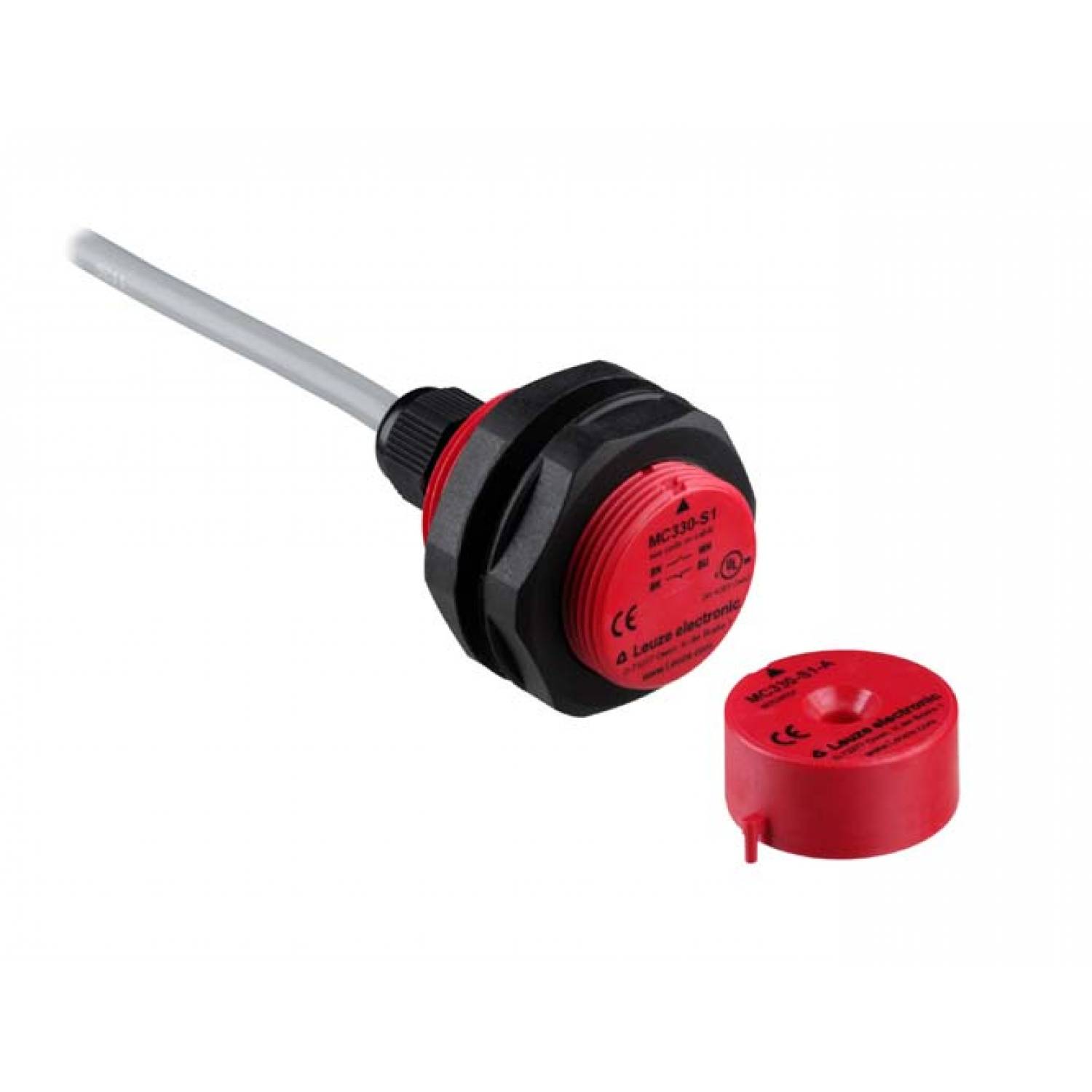

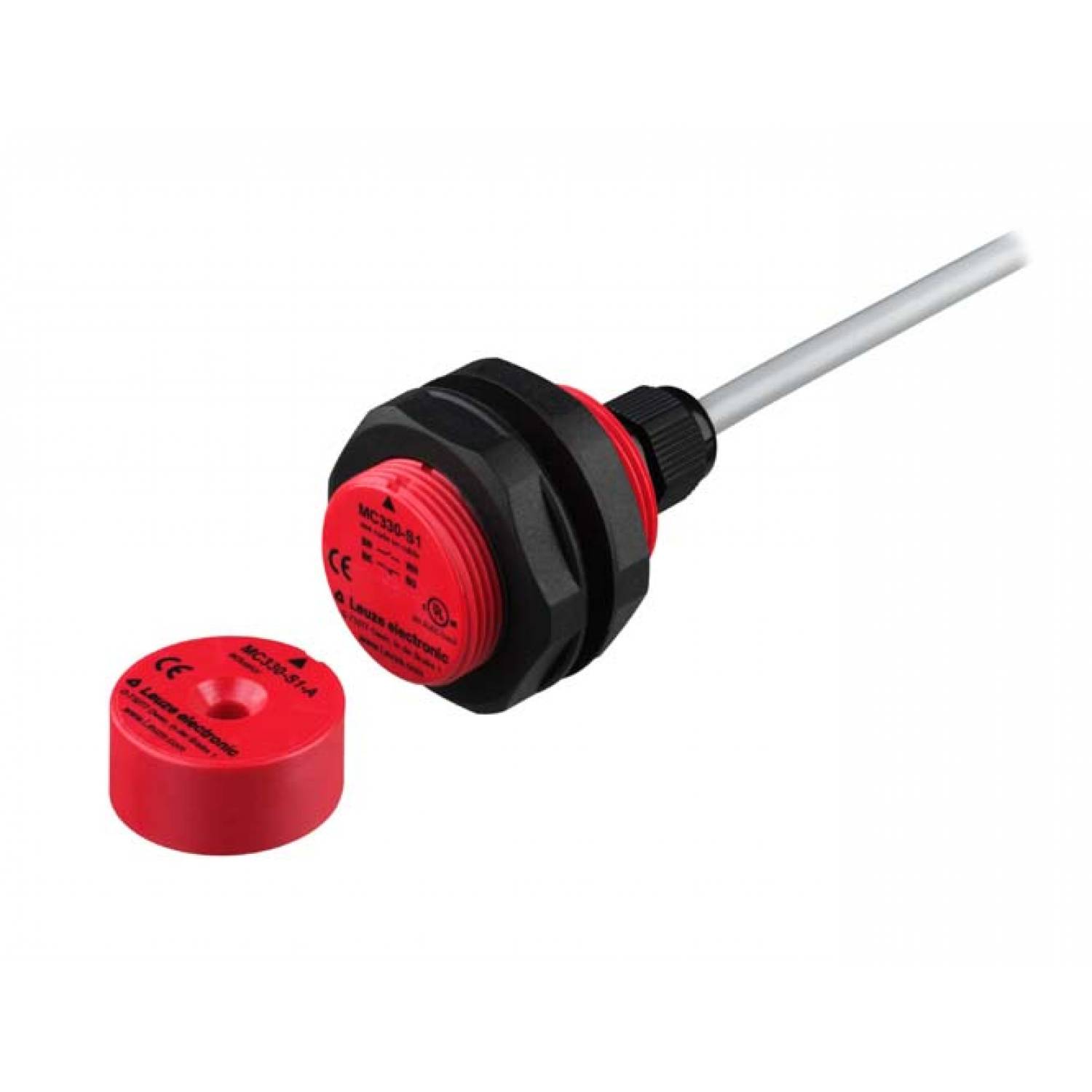

MC330-S2C2-A - Magnetically coded sensor

MC330-S2C2-A - Magnetically coded sensor

Артикул: 63001120
В наличии
₽ 4 671 без НДС
В корзину
Характеристики
Функции
Функции Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Safety system in combination with an evaluation unit such as the MSI-SR-LC21 safety relay or the MSI 400 safety controller.
Характерные параметры
Б10 вд 20,000,000 number of cycles
Время миссии 20 years, EN ISO 13849-1
Категория Up to 4, depending on evaluation, 1 sensor connected, EN ISO 13849-1
Основные данные
Серия MC330
Электрические данные
Встроенный предохранитель 100 mA (per safety contact)
Коммутируемый ток, макс. 100 mA
Макс. напряжение переключения 27 V AC/DC
Распределение контактов 2NO
Тип контакта Reed contacts (magnetically sensitive)
Требование относительно напряжения питания при использовании соо Class 2 Circuits
Защита Short circuit protected, Via e.g. MSI-MC311, MSI 400, Current limitation
Временные характеристики
Время отклика 3 ms
Подключение
Длина кабеля 2,000 mm
Количество проводников 4 -wire
Материал обшивки PVC
Цвет кабеля Gray
Количество соединений 1 Piece(s)
Функции Contact connection
Тип подключения Cable with wire-end sleeves
Резьба M30 x 3.5 mm
Механические данные
Внешний привод Magnetically coded
Вырежьте из точки (С), мин 15 mm
Дизайн Cylindrical
Допуск переключения (без ферромагнитных материалов в иммедиат -1 ... 1 mm
Место установки Arbitrary, provided housing markings are aligned
Механически жизнь 10,000,000 actuation cycles
Подход направлений срабатывания 3-dimensional
Размер 36 mm
Расстояние на другие магнитные датчики, мин. 50 mm
Скорость, мин. 0.05 m/s
Тип крепления Mounting thread
Тип переключателя Type 4 interlock device, contactless actuation, EN ISO 14119
Уверены вырез расстояние (САР), мин. 18 mm
Уверены отрезка-на расстоянии (САО), Макс. 6 mm
Цвет корпуса Red
Материал корпуса Plastic
Пластик корпуса Glass fiber reinforced (PPS), self-extinguishing
Вес нетто 200 g
Параметры окружающей среды
Степень загрязнения 3, EN 60947-1
Температура окружающей среды, эксплуатация -20 ... 70 °C
Сертификаты
Процедура испытания на колебания, в соответствии со стандартом EN 60947-5-3
Процедура испытания на удар в соответствии со стандартом EN 60947-5-3
Процедура испытания по ЭМС в соответствии со стандартом EN 60947-5-3, EN 61000-6-2, EN 61000-6-3
Степень защиты IP 67
Сертификаты c UL US, TÜV Süd
Классификация
eCl@ss 10.0 27272402
eCl@ss 11.0 27272402
eCl@ss 5.1.4 27272402
eCl@ss 8.0 27272402
eCl@ss 9.0 27272402
ETIM 5.0 EC002544
ETIM 6.0 EC002544
ETIM 7.0 EC002544
Номер таможенного тарифа 90328900
