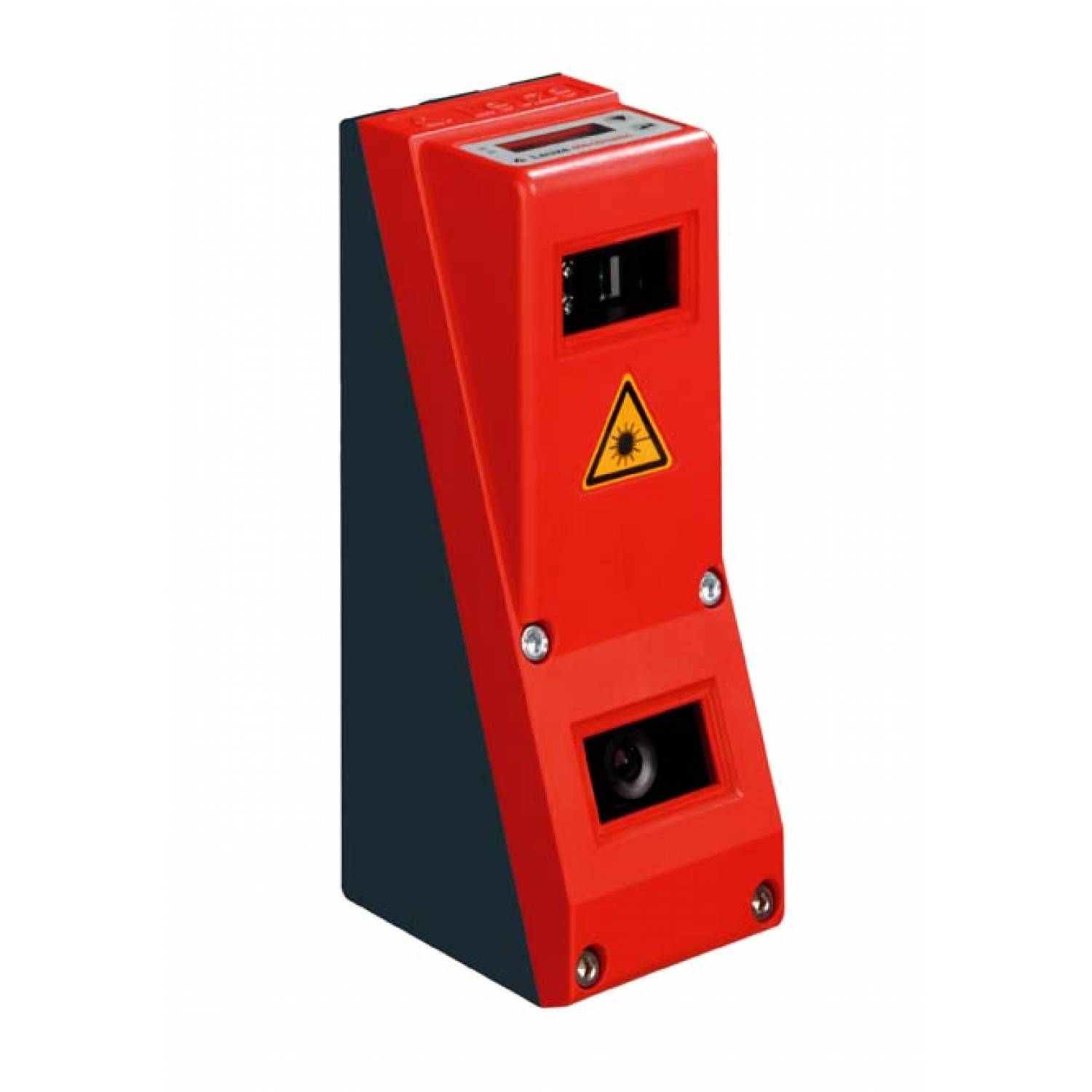

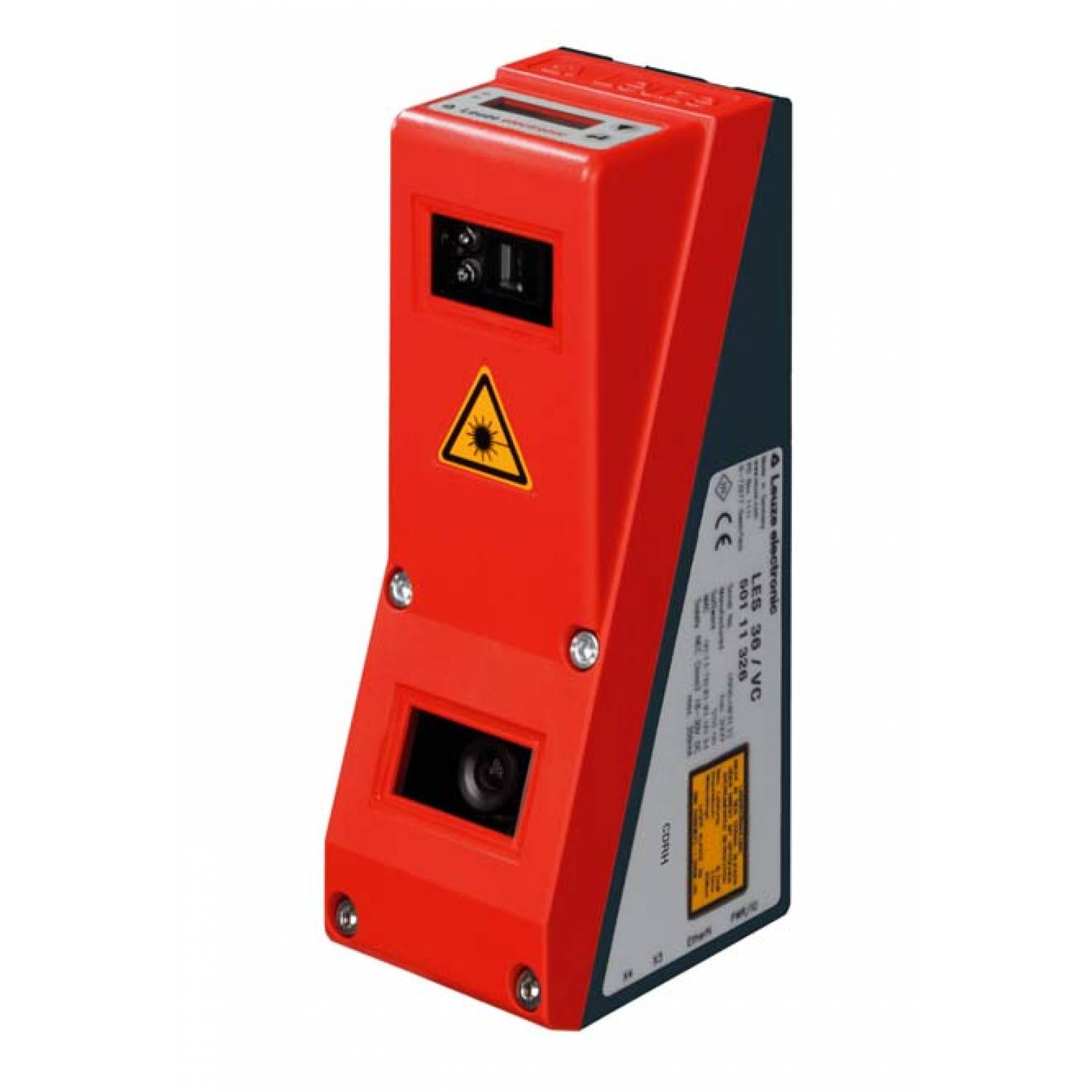

LES 36/VC6 - Профилометрический сканер
Характеристики
Основные данные | ||
Комплектность | LxSsoft configuration software | |
Тип | Analog output, Current, Voltage | |
Серия | 36 | |
Применение | 3D object detection, Object measurement | |
Специальная версия | ||
Особенности | Synchronization input | |
Характеристики луча | ||
Класс лазера | 2M, IEC/EN 60825-1:2007 | |
Источник света | Laser, Red | |
Данные измерений | ||
Время измерения | 10ms | |
Диапазон измерения по оси Z | 200 ... 800 mm | |
Линейность оси Z, относительно измерения расстояния | ± 1,0% | |
Минимальный размер объекта по оси X | 2 ... 3 mm | |
Минимальный размер объекта по оси Z | 2 ... 6 mm | |
По оси X диапазон измерения | 150 ... 600 mm | |
Разрешение по оси X | 1 ... 1.7 mm | |
Разрешение по оси Z | 1 ... 3 mm | |
Черный/белый поведение | 1 %, 6 … 90% diffuse reflectance | |
Электрические данные | ||
Количество входов активации | 1 Piece(s) | |
Количество выходов | 6 Piece(s) | |
Тип выхода | Transistor, Push-pull | |
Напряжение питания U в | 18 ... 30 V, DC | |
Временные характеристики | ||
Время отклика | 10 ms | |
Подключение | ||
Кодировка | A-coded, D-coded | |
Количество соединений | 3 Piece(s) | |
Функции | Signal IN, Signal OUT, Voltage supply, Data interface, Configuration interface, Signal IN, Signal OUT, Signal OUT | |
Тип подключения | Connector | |
Резьба | M12 | |
Материал коннектора | Metal | |
Количество выводов | 8 -pin, 4 -pin, 5 -pin | |
Механические данные | ||
Металл корпуса | Aluminum | |
Размер (Ш x В X Д) | 56 mm x 160 mm x 74 mm | |
Материал корпуса | Plastic, Metal | |
Материал крышки оптики | Glass | |
Вес нетто | 620 g | |
Параметры окружающей среды | ||
Температура окружающей среды, эксплуатация | -30 ... 50 °C | |
Сертификаты | ||
Патентов США | US 8,928,894 B | |
Степень защиты | IP 67 | |
Класс защиты | III, VDE | |
Сертификаты | c UL US | |
Соответствует стандартам | IEC/EN 60947-5-2 |
