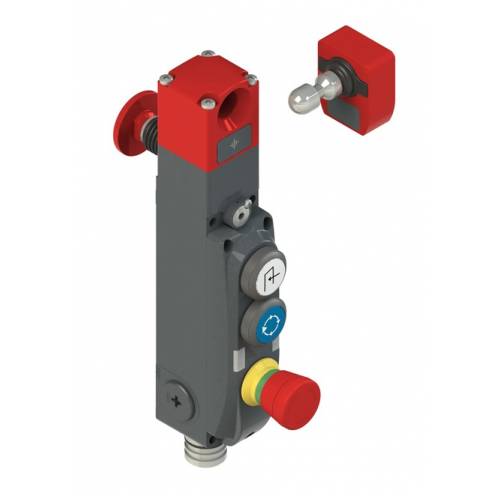

L300-B2-M41M23B19-SLM24-PB-UCA - Замок безопасности
Характеристики
| Основные данные | ||
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output | |
| Серия | L300-B2 | |
| Радиочастотные данные | ||
| Гарантированная дальность сАО | 2 mm | |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) | |
| Макс. частота переключения | 1 Hz | |
| Номинальная дистанция переключения сп | 2.5 mm | |
| Функции | ||
| Принцип действия | Open circuit current principle – Actuator locked if electromagnet is activated | |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked | |
| Функции | Locking device with guard interlocking in acc. with EN ISO 14119 (type 4) | |
| Характеристики | ||
| SILCL | 3, IEC/EN 62061 | |
| Категория | 4, EN ISO 13849-1 | |
| Минимальная наработка вд | 2,725 years, EN ISO 13849-1 | |
| Постоянного тока | High | |
| Сил | 3, IEC 61508 | |
| Срок эксплуатации | 20 years, EN ISO 13849-1 | |
| Уровень кодирования | High, EN ISO 14119 | |
| Уровень производительности (PL) | Up to and including e, EN ISO 13849-1 | |
| ФФГ вД | 1.17E-9 per hour | |
| Данные измерений | ||
| Повторяемость | ≤ 10 % Sn | |
| Электрические данные | ||
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) | |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) | |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) | |
| Количество цифровых входов переключения | 2 Piece(s) | |
| Коммутируемое напряжение, тип. | 24 V | |
| Потребление тока, тип. | 5 mA | |
| Потребляемый ток, макс. | 1,200 mA | |
| Тип проводки | Single connection, Series connection | |
| Количество выходов | 2 Piece(s) | |
| Тип выхода | Transistor, PNP | |
| Напряжение питания U в | 24 V, DC, -10 ... 10 % | |
| Тип напряжения | DC | |
| Подключение | ||
| Кодировка | A-coded | |
| Количество соединений | 1 Piece(s) | |
| Функции | I4 activation input: electromagnet, I3 programming input / control input for reset, O3 signal output: protective-device closed, O4 signal output: protective-device locked | |
| Тип подключения | Connector | |
| Резьба | M23 | |
| Материал коннектора | Metal | |
| Количество выводов | 19 -pin | |
| Механические данные | ||
| Боковой кабельный ввод | From below | |
| Жизненный цикл | 1,000,000 actuation cycles, IEC 60947-5-1 | |
| Релиз устройства | Auxiliary release, Escape release button | |
| Скорость подхода | 0.001 ... 0.5 m/s | |
| Тип крепления | Through-hole mounting | |
| Усилие извлечения, разблокирован привод | 30 N | |
| Фиксируя усилие, макс. | 9,750 N | |
| Цвет корпуса | Gray, Red | |
| Частота срабатывания, макс. | 600 per hour, IEC 60947-5-1 | |
| Материал корпуса | Metal | |
| Эксплуатация и индикация | ||
| Количество светодиодов | 5 Piece(s) | |
| Настройка/управление | 3 command devices | |
| Тип дисплея | LED | |
| Функции настройки | Button illuminates with icon “Request”, white, Button illuminates with icon “Acknowledge”, blue, E-Stop button, not illuminated, with rotary release | |
| Параметры окружающей среды | ||
| Температура окружающей среды, хранение | -40 ... 75 °C | |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C | |
| Сертификаты | ||
| Степень защиты | IP 65, EN 60529 | |
| Сертификаты | c UL US, ECOLAB, TÜV Süd | |
