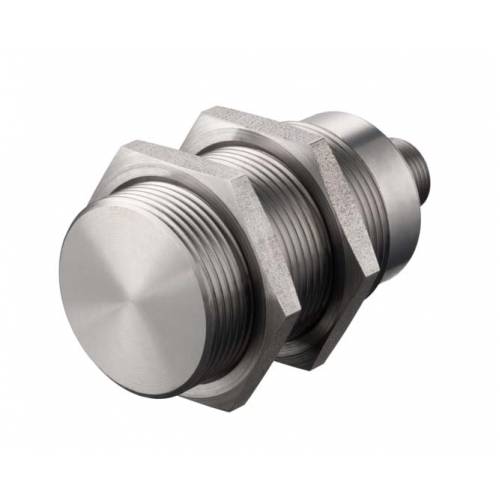

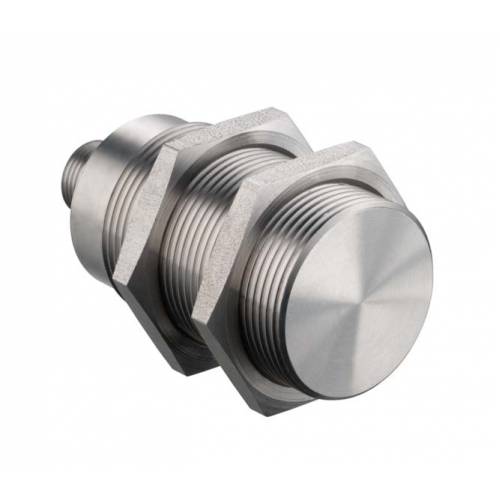

IS 230FM/2NO.5-10E-S12 - Индуктивный датчик
Характеристики
Основные данные | ||
Предельный рабочий диапазон | 10 mm | |
Рабочий диапазон сасуб> | 0 ... 8.1 mm | |
Тип | Male | |
Серия | 230 | |
Специальная версия | ||
Особенности | Reduction factor 1 | |
Поправочные коэффициенты | ||
Алюминий | 1 | |
Латунь | 1.3 | |
Медь | 0.8 | |
Нержавеющая сталь | 0.6 | |
Стали Fe360 | 1 | |
Электрические данные | ||
Гистерезис переключения | 15 % | |
Коммутируемый ток, макс. | 200 mA | |
Остаточный ток, макс. | 0.1 mA | |
Падение напряжения | ≤ 2 V | |
Стабильность повторяемости, макс. (в % ОТ сРсуб>) | 5 %, For UB = 20 … 30 V DC, ambient temperature Ta = 23 °C ± 5 °C | |
Температурный дрейф, макс. (в % ОТ сРсуб>) | 10 %, Over the entire operating temperature range | |
Защита | Short circuit protected, Inductive protection, Polarity reversal protection | |
Количество выходов | 1 Piece(s) | |
Тип выхода | Transistor, NPN | |
Принцип переключения | NO (normally open) | |
Напряжение питания U в | 10 ... 30 V, DC | |
Остаточная пульсация | 0 ... 20 %, From UB | |
Ток холостого хода | 0 ... 10 mA | |
Тип напряжения | DC | |
Временные характеристики | ||
Частота переключения | 50 Hz | |
Стартовая задержка | 50 ms | |
Подключение | ||
Кодировка | A-coded | |
Количество соединений | 1 Piece(s) | |
Функции | Voltage supply, Signal OUT | |
Тип подключения | Connector | |
Резьба | M12 | |
Материал коннектора | Stainless steel | |
Количество выводов | 4 -pin | |
Механические данные | ||
Дизайн | Cylindrical | |
Корпус из нержавеющей стали | V2A | |
Материал торцевой части | Stainless steel, AISI 303 | |
Размер (Ш x Д) | 30 mm x 63.5 mm | |
Стандартная испытательная пластинка | 30 x 30 mm², Fe360 | |
Тип крепления | Via optional mounting device, Mounting thread | |
Тип монтажа | Embedded | |
Цвет корпуса | Silver | |
Материал корпуса | Stainless steel | |
Вес нетто | 133 g | |
Эксплуатация и индикация | ||
Количество светодиодов | 1 Piece(s) | |
Тип дисплея | LED | |
Параметры окружающей среды | ||
Температура окружающей среды, эксплуатация | -25 ... 70 °C | |
Сертификаты | ||
Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 | |
Степень защиты | IP 68, IP 69K | |
Сертификаты | c UL US | |
Соответствует стандартам | IEC 60947-5-2 |
