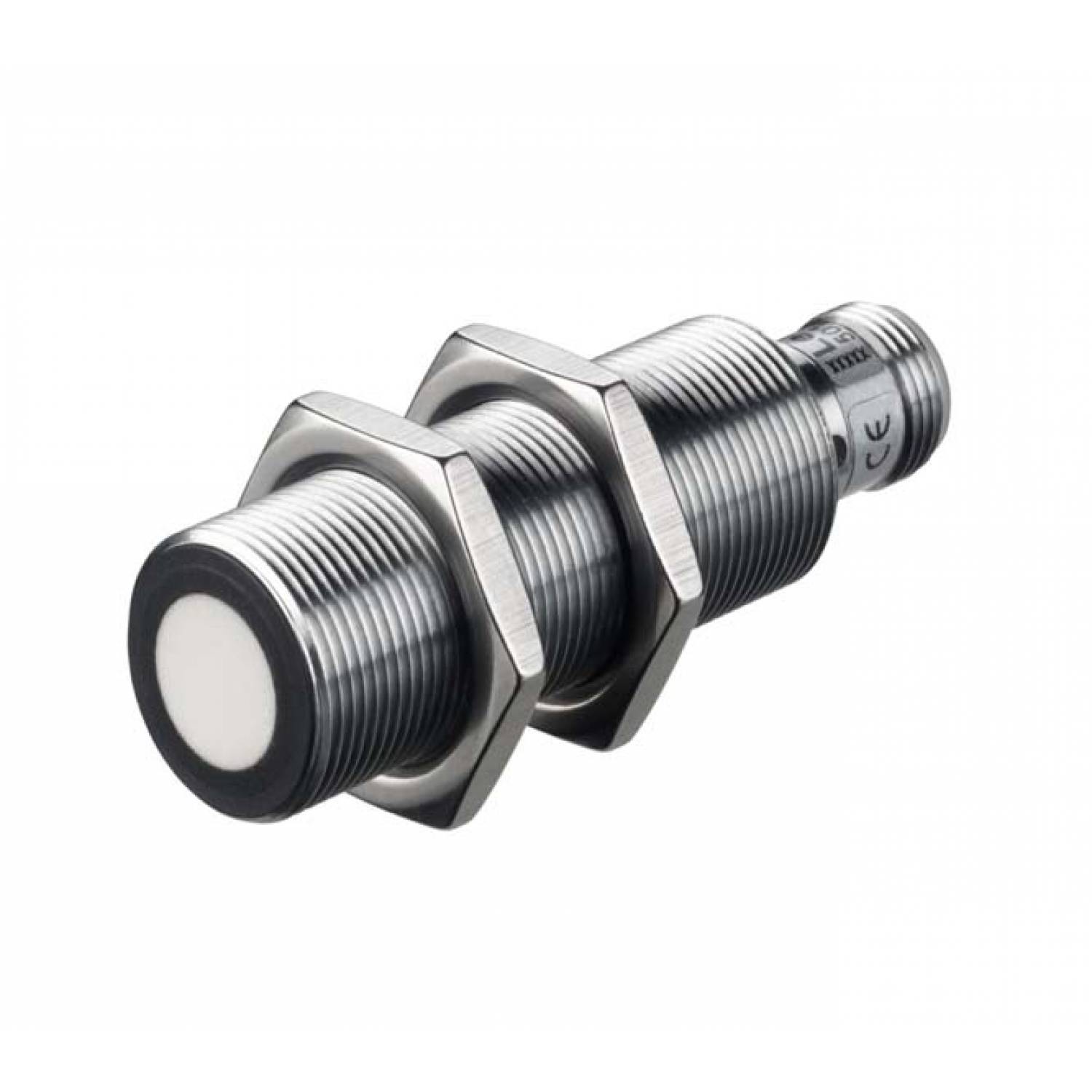

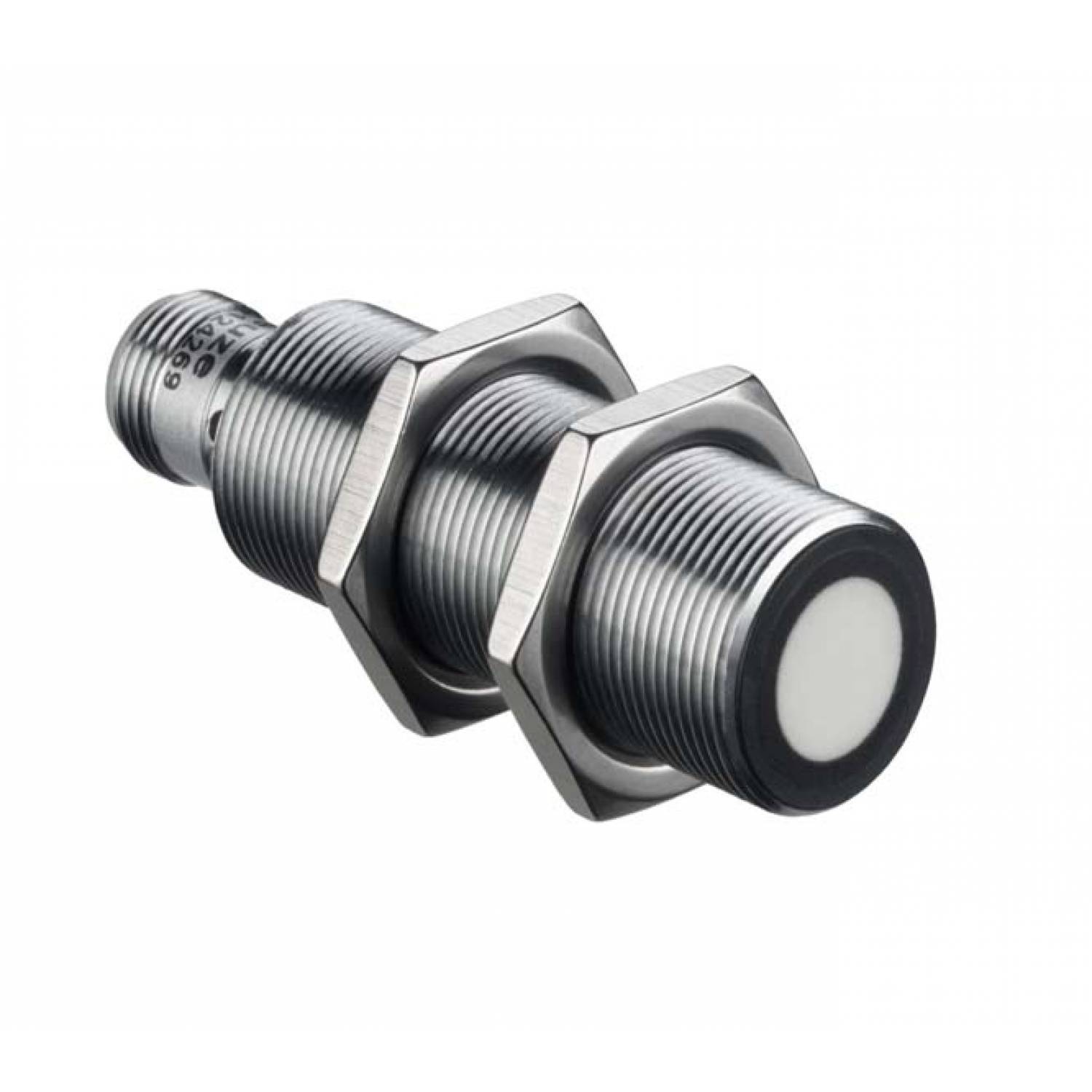

HTU418B-400/4T4-M12 - Ультразвуковой датчик

HTU418B-400/4T4-M12 - Ультразвуковой датчик

Артикул: 50124268
В наличии
₽ 16 940 без НДС
В корзину
Характеристики
Основные данные
Комплектность 2x M18 mounting nut
Серия 418
Специальная версия
Особенности Teach input, 2 independent switching points
Функции
Принцип действия Diffuse reflection principle with background suppression
Характеристики луча
Выход луча Front
Угол раскрытия 9 °
Форма лепестка звуковой волны standard
Данные измерений
Опорное значение повторяемости End value
Повторяемость 0.15 %
Температурный дрейф, относительная 0.17 %/K
Радар технические данные
Рабочий диапазон Guaranteed operating range, 0.025 ... 0.4 m
Электрические данные
Коммутируемый ток, макс. 150 mA
Количество обучающих входов 1 Piece(s)
Защита Short circuit protected, Inductive protection, Polarity reversal protection
Количество выходов 2 Piece(s)
Тип выхода Transistor, PNP
Принцип переключения NO (normally open), NC contact/NO contact
Напряжение питания U в 15 ... 30 V, DC
Остаточная пульсация 0 ... 10 %, From UB
Ток холостого хода 30 ... 50 mA
Напряжение переключения high: 0.9 x UB, low: 0.1 x UB
Временные характеристики
Ультразвуковая частота 310 kHz
Частота переключения 7 Hz
Время отклика 71 ms
Стартовая задержка 300 ms
Подключение
Кодировка A-coded
Тип подключения Connector
Резьба M12
Материал Metal
Количество выводов 5 -pin
Механические данные
Дизайн Cylindrical
Материал ультразвукового преобразователя Piezoceramics (contains lead zirconium titanate (PZT))
Металлический корпус Nickel-plated brass
Размер (Ш x Д) 18 mm x 60 mm
Материал корпуса Metal
Вес нетто 50 g
Эксплуатация и индикация
Количество светодиодов 2 Piece(s)
Тип дисплея LED
Параметры окружающей среды
Температура окружающей среды, хранение -25 ... 70 °C
Температура окружающей среды, эксплуатация -25 ... 70 °C
Сертификаты
Степень защиты IP 67, IP 68
Класс защиты III
Сертификаты c UL US
Соответствует стандартам IEC 60947-5-2
