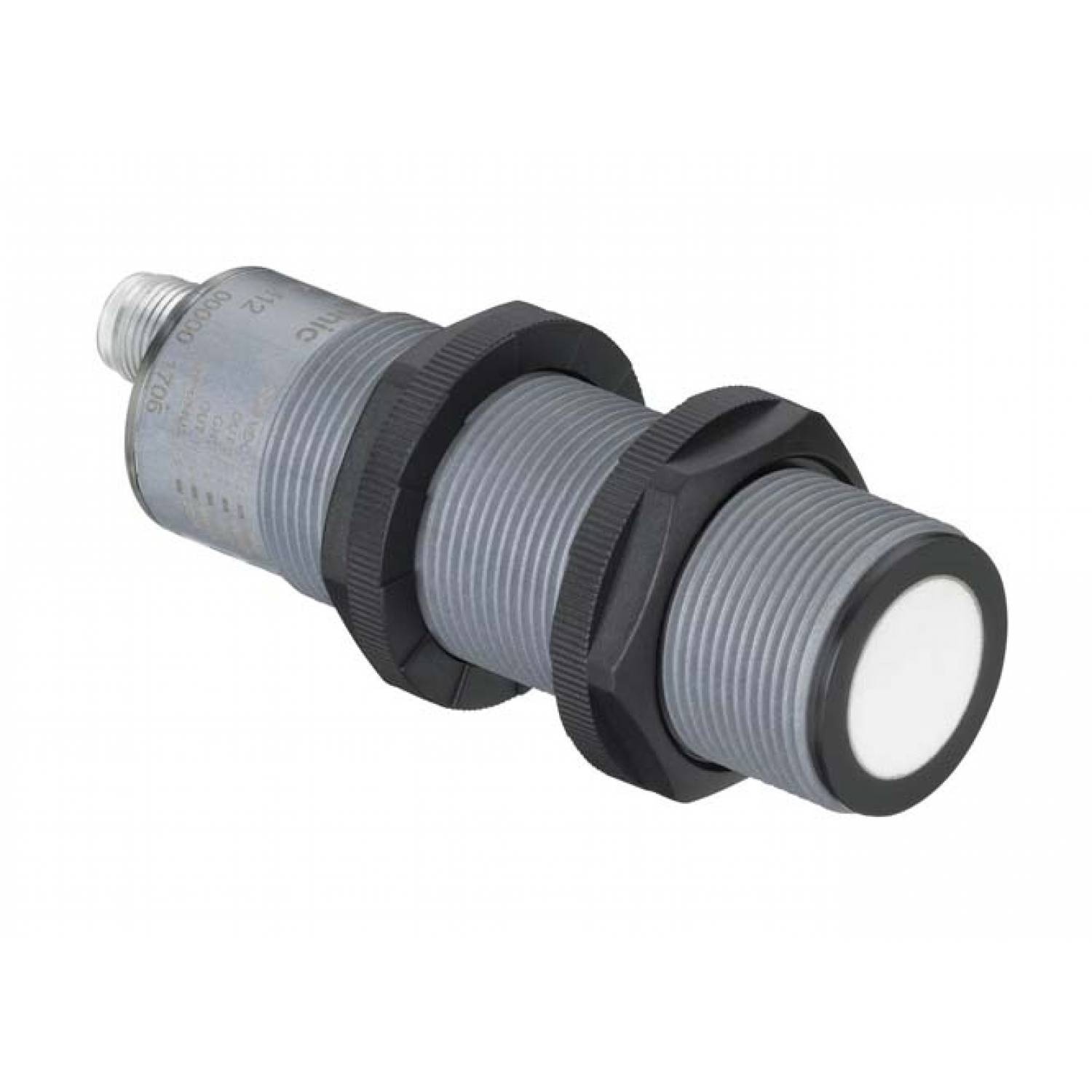

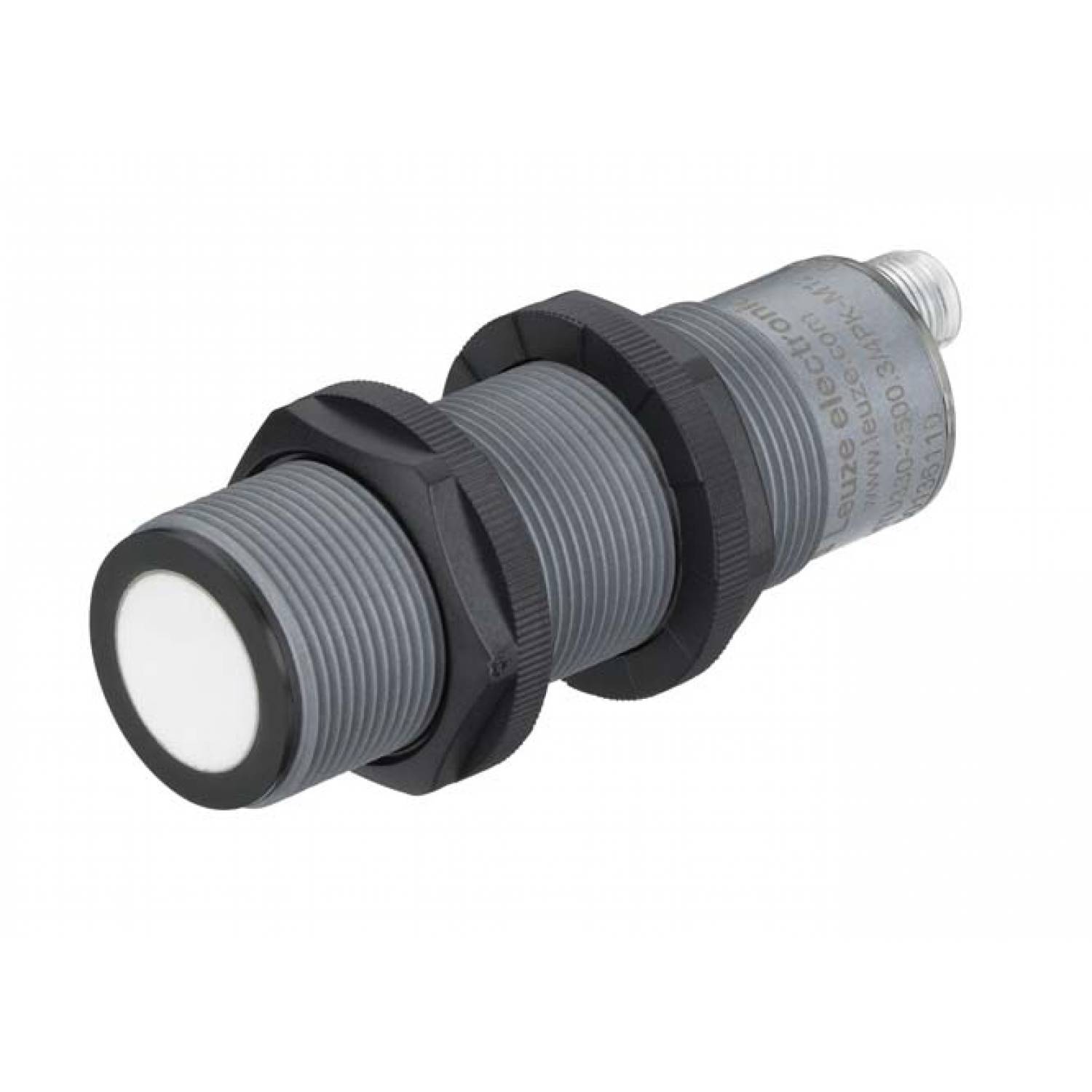

DMU330-3500.3/2CK-M12 - Ультразвуковой датчик расстояния
Характеристики
Основные данные | ||
Комплектность | 2x M30 mounting nut | |
Серия | 330 | |
Специальная версия | ||
Особенности | Multiplex operation, Synchronous operation | |
Характеристики луча | ||
Выход луча | Front | |
Угол раскрытия | 7 ° | |
Данные измерений | ||
Диапазон измерений | 250 ... 3,500 mm | |
Опорное значение повторяемости | End value | |
Повторяемость | 0.5 % | |
Разрешение | 5 mm | |
Температурный дрейф | 8 % | |
Точность | 1 % | |
Эталонное значение, точность | End value | |
Электрические данные | ||
Гистерезис переключения | 1 % | |
Количество аналоговых выходов | 1 Piece(s) | |
Количество дискретных входов/выходов | 1 Piece(s) | |
Коммутируемый ток, макс. | 100 mA | |
Сопротивление нагрузки | 0 ... 500 Ω | |
Ток | 4 ... 20 mA | |
Характеристика | Rising / falling | |
Защита | Short circuit protected, Inductive protection, Polarity reversal protection | |
Количество выходов | 1 Piece(s) | |
Тип выхода | Transistor, NPN | |
Принцип переключения | NO (normally open) | |
Напряжение питания U в | 12 ... 30 V, DC | |
Остаточная пульсация | 0 ... 5 %, From UB | |
Ток холостого хода | 0 ... 50 mA | |
Временные характеристики | ||
Ультразвуковая частота | 112 kHz | |
Частота переключения | 2 Hz | |
Время отклика | 250 ms | |
Подключение | ||
Кодировка | A-coded | |
Функции | Preventing mutual interference | |
Тип подключения | Connector | |
Резьба | M12 | |
Материал коннектора | Plastic | |
Количество выводов | 5 -pin | |
Механические данные | ||
Дизайн | Cylindrical | |
Материал торцевой части | Plastic, Epoxy resin, glass fiber reinforced | |
Материал ультразвукового преобразователя | Piezoceramics (contains lead zirconium titanate (PZT)) | |
Размер (Ш x Д) | 30 mm x 98.8 mm | |
Материал корпуса | Plastic | |
Тип пластика корпуса | Polybutylene (PBT) | |
Вес нетто | 140 g | |
Эксплуатация и индикация | ||
Количество светодиодов | 3 Piece(s) | |
Настройка/управление | Control buttons | |
Тип дисплея | LED | |
Функции настройки | NC contact / NO contact changeover, Resetting to factory settings, Setting for the switching outputs/characteristic output curve | |
Параметры окружающей среды | ||
Температура окружающей среды, хранение | -20 ... 70 °C | |
Температура окружающей среды, эксплуатация | -20 ... 70 °C | |
Сертификаты | ||
Степень защиты | IP 67 | |
Класс защиты | III | |
Сертификаты | c UL US | |
Соответствует стандартам | IEC 60947-5-2 |
