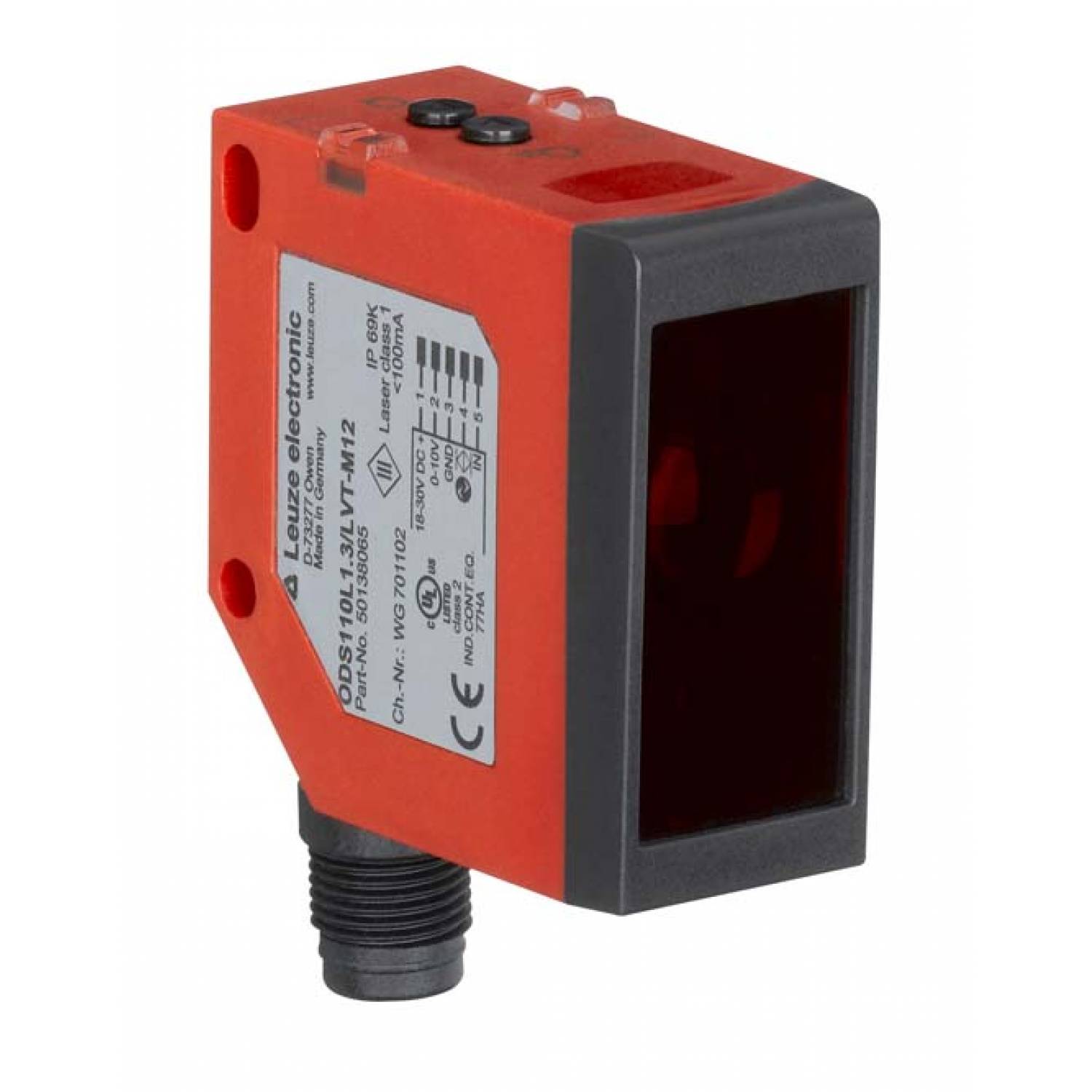

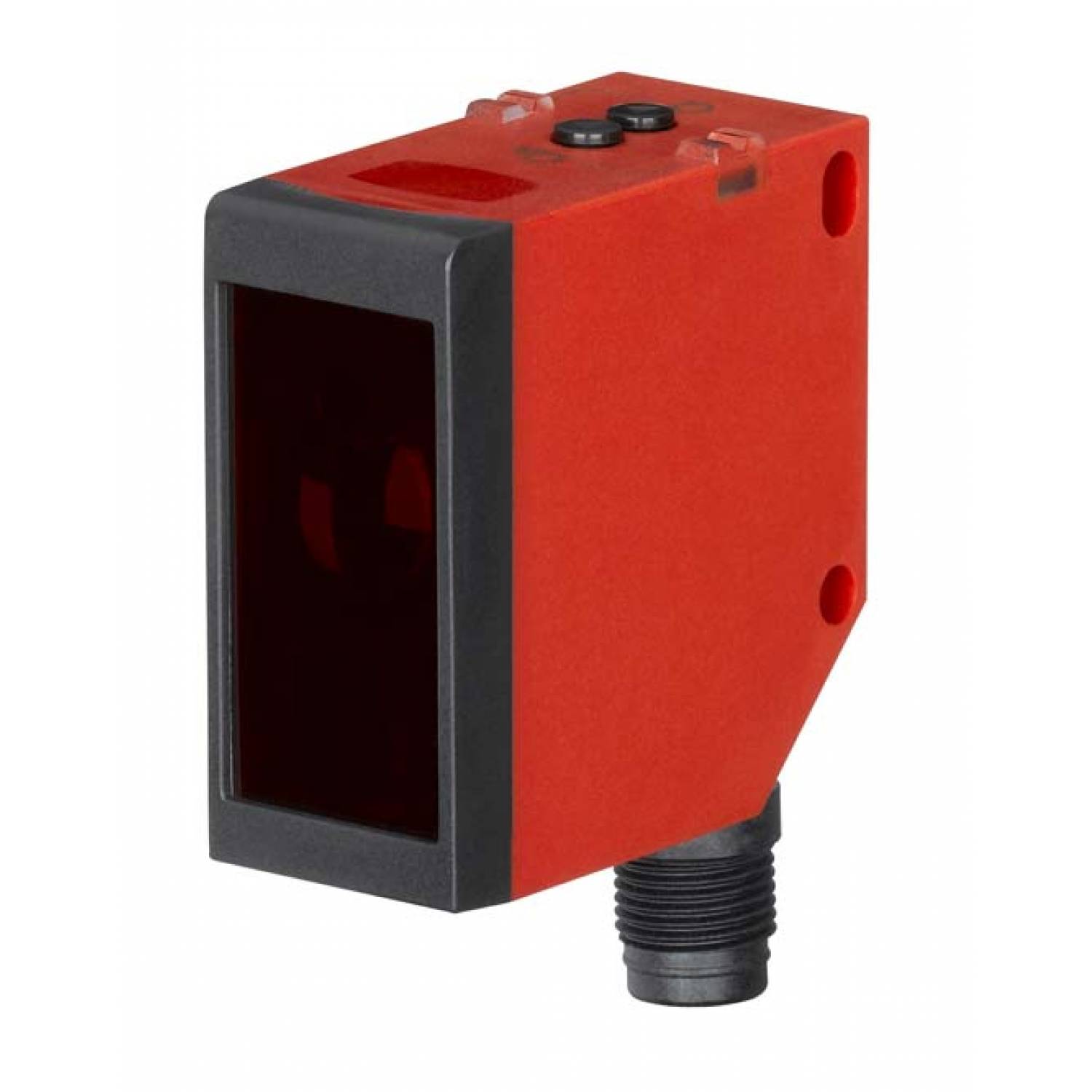

ODS110L1.3/LVT-M12 - Оптический датчик расстояния

ODS110L1.3/LVT-M12 - Оптический датчик расстояния

Артикул: 50138065
В наличии
₽ 29 960 без НДС
В корзину
Характеристики
Данные измерений
Воспроизводимость (1 Сигма) , see diagram
Диапазон измерений (6 ... 90 % диффузного отражения) 100 ... 3,000 mm
Диапазон измерений (90 % диффузного отражения) 100 ... 5,000 mm
Ошибка линеаризации 30 mm
Принцип оптического измерения расстояния Time of flight
Разрешение 1.0 ... 5.0 mm
Интерфейс
Сведения процессе, длина 24 bit
Спецификация V1.1
Основные данные
Cистема сканирования Against object
Тип Voltage
Серия 110
Применение Length measurement in material cutting, Collision protection for transport vehicles, Fill-level monitoring
Характеристики луча
Класс лазера 1, IEC/EN 60825-1:2007
Размер пятна на дистанции датчика 5.5 mm x 7 mm [5,000 mm]
Источник света Laser, Red
Электрические данные
Интерфейс IO-link Примечание Two switching outputs via IO-Link process data (SSC 1 & SSC 2)
Количество аналоговых выходов 1 Piece(s)
Количество обучающих входов 1 Piece(s)
Количество выходов 1 Piece(s)
Тип выхода Transistor, Push-pull
Напряжение питания U в 18 ... 30 V, DC
Ток холостого хода 60 mA
Подключение
Тип подключения Connector, Turning, 90°
Резьба M12
Материал Plastic
Количество выводов 5 -pin
Механические данные
Размер (Ш x В X Д) 23 mm x 50 mm x 50 mm
Материал корпуса Plastic
Тип пластика корпуса ABS
Материал крышки оптики Plastic / PMMA
Вес нетто 42 g
Эксплуатация и индикация
Настройка/управление PC software, Control buttons
Параметры окружающей среды
Посторонние защита свет, Макс. 5,000 lx
Температура окружающей среды, хранение -40 ... 80 °C
Температура окружающей среды, эксплуатация -40 ... 50 °C
Сертификаты
Степень защиты IP 69K, IP 67
Класс защиты III
Сертификаты c UL US
Соответствует стандартам IEC/EN 60947-5-2
Классификация
eCl@ss 10.0 27270801
eCl@ss 11.0 27270801
eCl@ss 5.1.4 27270801
eCl@ss 8.0 27270801
eCl@ss 9.0 27270801
ETIM 5.0 EC001825
ETIM 6.0 EC001825
ETIM 7.0 EC001825
Номер таможенного тарифа 90318080
