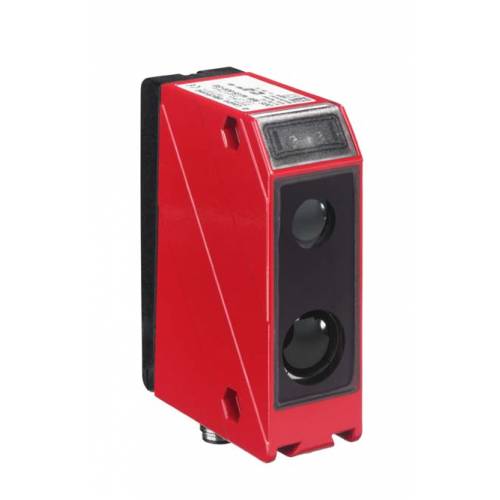

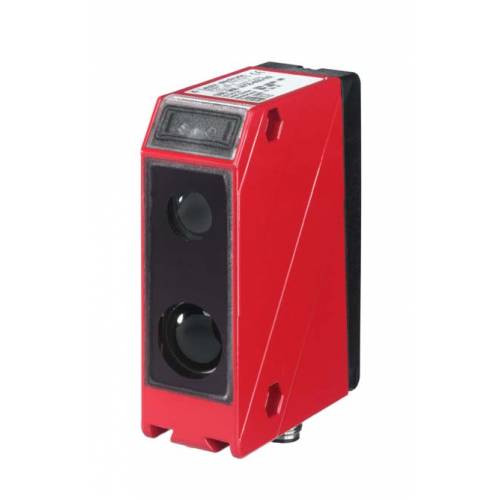

ODS 96B M/C66.01-1400-S12 - Оптический датчик расстояния
Характеристики
Основные данные | ||
Cистема сканирования | Against object | |
Тип | Current | |
Серия | 96 | |
Характеристики луча | ||
Размер пятна на дистанции датчика | 15 mm x 15 mm [600 mm] | |
Источник света | LED, Infrared | |
Данные измерений | ||
Время измерения | 1 ... 5 ms | |
Диапазон измерений | 120 ... 1,400 mm | |
Опорное значение повторяемости | Measurement distance | |
Повторяемость, дальний диапазон | 1 % | |
Повторяемость, малой дальности | 0.5 % | |
Принцип оптического измерения расстояния | Triangulation | |
Разрешение | 0.1 ... 0.5 mm | |
Ссылка | No | |
Точность, дальний диапазон | 2 % | |
Точность, малой дальности | 1.5 % | |
Черный/белый поведение | 1 % | |
Эталонное значение, точность | Measurement distance | |
Электрические данные | ||
Количество аналоговых выходов | 1 Piece(s) | |
Количество выходов | 2 Piece(s) | |
Тип выхода | Transistor, Push-pull | |
Напряжение питания U в | 18 ... 30 V, DC | |
Подключение | ||
Тип подключения | Connector | |
Резьба | M12 | |
Материал коннектора | Metal | |
Количество выводов | 5 -pin | |
Механические данные | ||
Металл корпуса | Diecast zinc | |
Размер (Ш x В X Д) | 30 mm x 90 mm x 70 mm | |
Материал корпуса | Metal | |
Материал крышки оптики | Glass | |
Вес нетто | 380 g | |
Эксплуатация и индикация | ||
Настройка/управление | Membrane keyboard, PC software | |
Тип конфигурации | Software | |
Параметры окружающей среды | ||
Температура окружающей среды, хранение | -30 ... 70 °C | |
Температура окружающей среды, эксплуатация | -20 ... 50 °C | |
Сертификаты | ||
Степень защиты | IP 67, IP 69K | |
Класс защиты | II | |
Сертификаты | c UL US | |
Соответствует стандартам | IEC 60947-5-2 |
