IP камеры промышленного класса: выбор, монтаж и примеры использования в автоматизации производства

IP камеры промышленного класса: выбор, монтаж и примеры использования в автоматизации производства

В последние десятилетия видеонаблюдение стало неотъемлемой частью процессов автоматизации производства. Современные IP-камеры промышленного класса являются важным инструментом, обеспечивающим высокий уровень контроля, мониторинга и безопасности. Эти камеры могут работать в сложных условиях, что делает их незаменимыми для большинства промышленных объектов. В этой статье мы рассмотрим, как правильно выбрать, установить и использовать IP камеры в различных процессах автоматизации производства.

Что такое IP-камера промышленного класса?

IP-камеры — это видеокамеры, которые используют интернет-протокол для передачи видеопотока и управления устройствами. Промышленные модели предназначены для работы в жестких условиях эксплуатации, таких как высокие или низкие температуры, повышенная влажность, пыль и вибрации. Они обеспечивают высокое качество изображения и могут работать круглосуточно, в том числе в условиях низкой освещенности.

Промышленные IP-камеры отличаются от стандартных моделей тем, что они имеют улучшенные характеристики и функции, такие как:

• Высокое разрешение (от HD до 4K).
• Устойчивость к внешним воздействиям (например, ударопрочность, защита от влаги и пыли).
• Возможность подключения к промышленным сетям и интеграции с другими системами автоматизации (например, SCADA-системы).
• Поддержка удаленного доступа и управления.

Как выбрать IP-камеру для автоматизации производства?

Выбор подходящей IP-камеры зависит от ряда факторов, таких как специфика производственного процесса, особенности расположения камеры, требования к качеству изображения и дополнительные функции.

Вот несколько ключевых моментов, на которые стоит обратить внимание при выборе камеры:

1. Разрешение и качество изображения
   Важно выбрать камеру с нужным разрешением. Для базового видеонаблюдения обычно достаточно 1080p (Full HD), однако для задач с высокой точностью, например, распознавание объектов или контроль качества, могут потребоваться камеры с более высоким разрешением, до 4K.
2. Устойчивость к внешним воздействиям
   Промышленные камеры должны быть устойчивыми к экстремальным условиям. Это означает наличие защиты от воды (IP67 и выше), пыли, механических повреждений, а также возможность работы в широком диапазоне температур (от -40°C до +60°C). Камеры, предназначенные для установки на открытом воздухе или в тяжелых условиях, могут иметь корпус, защищенный от ударов, а также антивандальные свойства.

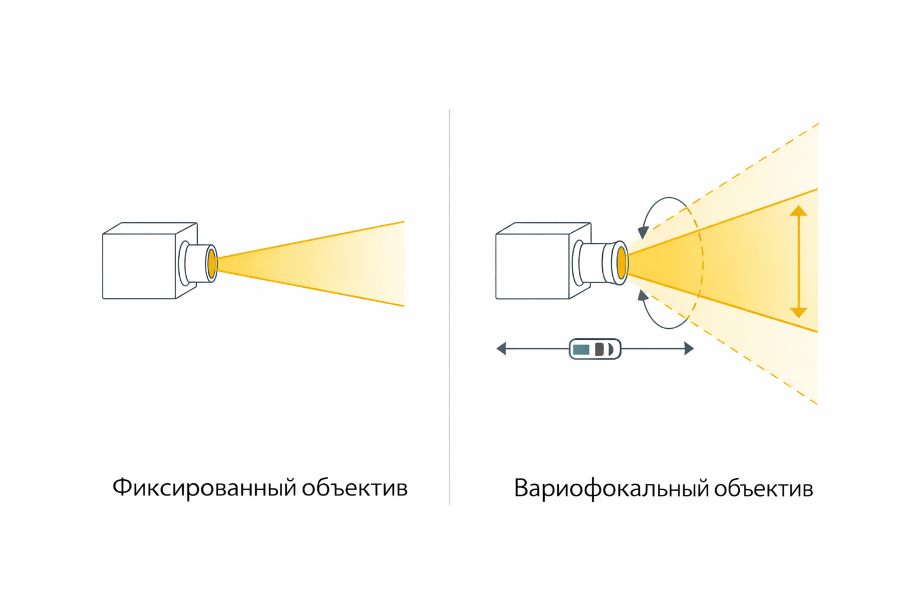

3. Тип объектива
   Камеры могут оснащаться различными объективами, например, фиксированными или вариофокальными. Для производственных целей лучше использовать вариофокальные объективы, которые позволяют регулировать угол обзора в зависимости от требований.
4. Ночная съемка и ИК-подсветка
   На многих производственных объектах требуется круглосуточный мониторинг, в том числе в условиях низкой освещенности. В таком случае камерам с ИК-подсветкой будет достаточно для создания четкой картинки даже в полной темноте.
5. Интеграция с системами автоматизации
   Камеры должны быть совместимы с другими элементами системы автоматизации, такими как системы контроля доступа, сигнализации или системы управления предприятием (MES, SCADA). Возможности удаленного доступа и мониторинга позволяют управлять камерами с любого устройства.

Монтаж IP-камер в промышленной автоматизации

Монтаж IP-камер в промышленной автоматизации требует внимательного подхода и учета множества факторов, таких как расположение оборудования, условия эксплуатации и требования к безопасности.

1. Расположение камер
   Важно правильно выбрать место установки камеры для обеспечения максимальной зоны покрытия. Камеры должны быть расположены таким образом, чтобы захватывать ключевые участки производственного процесса, такие как:
   • Рабочие участки с движущимися объектами.
   • Стратегические зоны, где требуется высокий уровень безопасности (склады, зоны с ценным оборудованием).
   • Погрузочные и разгрузочные платформы, транспортные линии и конвейеры.
2. Кабели и подключение
   Важно обеспечить правильную прокладку сетевых кабелей для IP-камер. В идеале камеры подключаются к сети Ethernet с использованием PoE (Power over Ethernet) технологии, что позволяет передавать и данные, и питание по одному кабелю. Также важно защитить кабели от внешних воздействий (влажности, механических повреждений).
3. Настройка и тестирование
   После монтажа камеры необходимо настроить их для обеспечения оптимальной работы. Важно проверить фокусировку, настроить параметры изображения и подключить камеры к системе видеонаблюдения. Также стоит провести тестирование на различных участках производства, чтобы убедиться в их эффективности.

Примеры использования IP-камер в автоматизации производства

IP-камеры широко применяются в различных сферах автоматизации производства. Рассмотрим несколько примеров:

1. Контроль качества
   На сборочных линиях с помощью камер можно отслеживать качество продукции. Камеры анализируют изделия на предмет дефектов, например, повреждений упаковки или неправильной сборки. Это позволяет оперативно выявлять дефекты и исключить некачественные изделия из потока.
2. Мониторинг складских операций
   IP-камеры могут использоваться для контроля за движением товаров на складах, а также для учета запасов. Они помогают в автоматическом режиме фиксировать поступление и отгрузку товаров, а также отслеживать перемещение по складу.
3. Безопасность на производстве
   Камеры могут обеспечивать видеонаблюдение за рабочими местами, что помогает предотвратить несчастные случаи. Камеры в сочетании с системами контроля доступа могут отслеживать, кто и когда находится в критичных зонах, например, в помещениях с высокотемпературными установками.
4. Распознавание штрихкодов и QR-кодов
   В системе автоматизации производства можно интегрировать камеры для считывания штрихкодов или QR-кодов на продукции. Это позволяет ускорить процессы инвентаризации и отслеживания продукции на всех этапах производственной линии.

Заключение

IP-камеры промышленного класса играют важную роль в автоматизации производства, обеспечивая безопасность, контроль качества и повышение эффективности процессов. Выбор подходящей камеры, правильный монтаж и грамотная настройка системы видеонаблюдения помогают добиться максимальных результатов. Современные камеры обладают высокими техническими характеристиками, что делает их идеальными для использования в сложных и требовательных производственных условиях.
