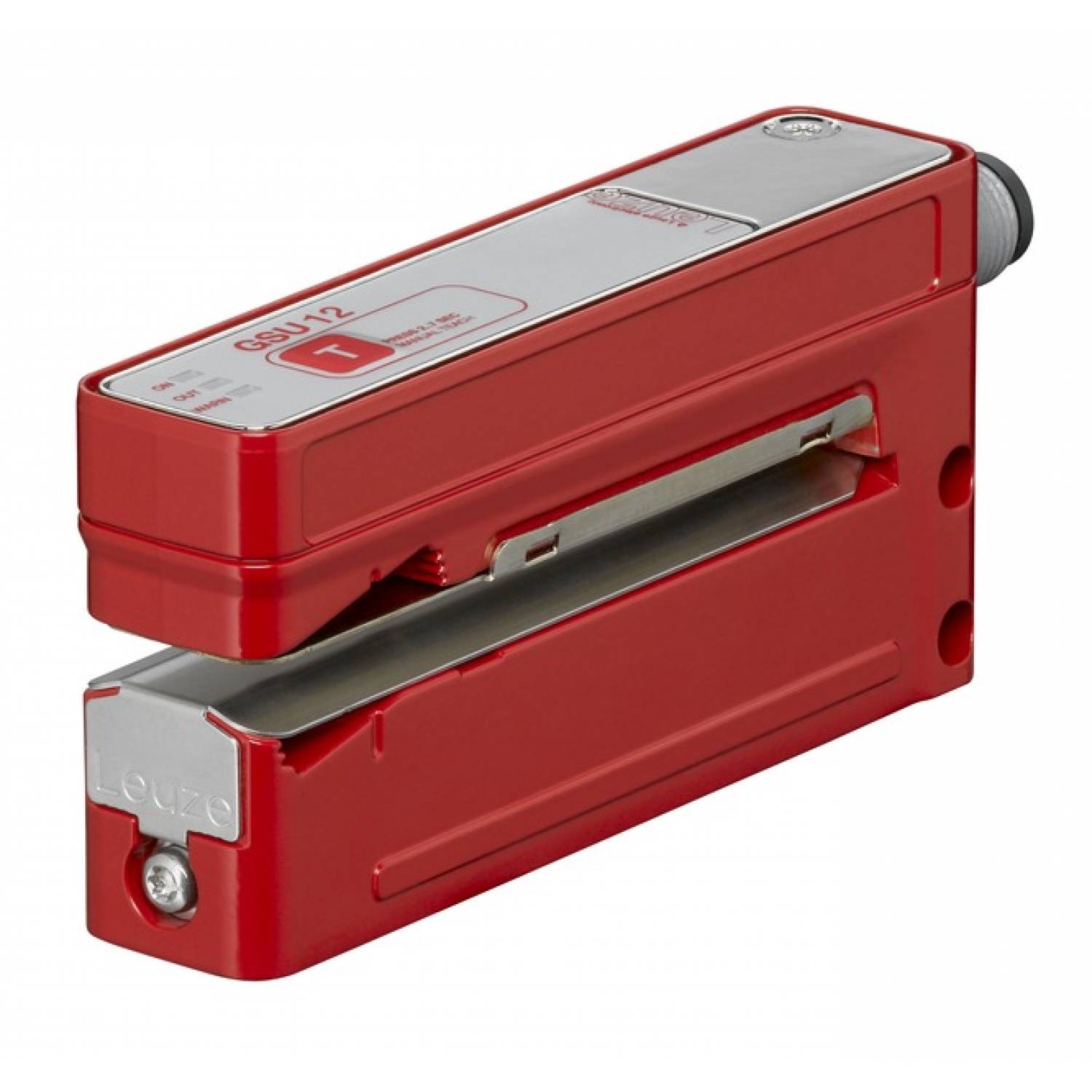

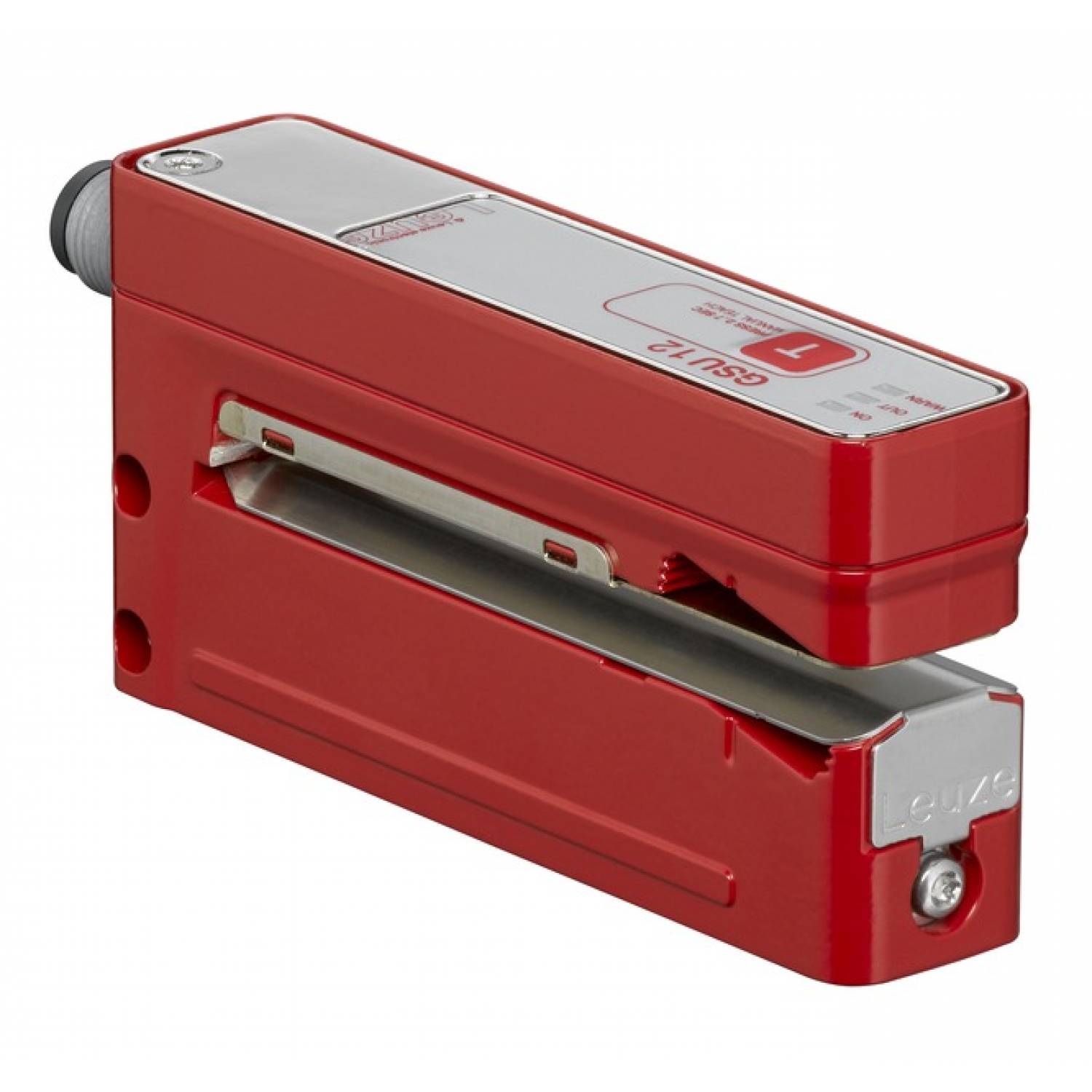

GSU12/G6X.3-M12 - Вилочный ультразвуковой датчик
Артикул: 50142880
В наличии
56 179,00 ₽ с НДС
Характеристики
Основные данные | ||
Тип | Digital switching output | |
Серия | 12 | |
Физический принцип | Ultrasonics | |
Применение | Detection of non-transparent labels, Detection of transparent labels | |
Мин. ширина этикетки | 4 mm | |
Мин. расстояние между этикетками | 2 mm | |
Материал подложки | Transparent and not transparent | |
Электрические данные | ||
Грузоподъемность | 0.01 µF | |
Коммутируемый ток, макс. | 100 mA | |
Защита | Short circuit protected, Polarity reversal protection | |
Количество выходов | 2 Piece(s) | |
Тип выхода | Transistor, Push-pull | |
Принцип переключения | NPN light switching (switching in the gap), PNP dark switching (switching on the label), PNP light switching (switching in the gap), NPN dark switching (switching on the label) | |
Напряжение питания U в | 12 ... 30 V, DC | |
Остаточная пульсация | 0 ... 10 %, From U<sub>B</sub> | |
Ток холостого хода | 0 ... 60 mA, Typical value | |
Тип напряжения | DC | |
Напряжение переключения | high: ≥(U<sub>B</sub>-2V), Low: ≤2V | |
Временные характеристики | ||
Частота переключения | 1,750 Hz | |
Время отклика | 0.24 ms | |
Стартовая задержка | 300 ms | |
Скорость конвейера при обучении | 50 m/min | |
Подключение | ||
Кодировка | A-coded | |
Количество соединений | 1 Piece(s) | |
Функции | Signal OUT, Voltage supply | |
Тип подключения | Connector | |
Резьба | M12 | |
Материал коннектора | Metal | |
Количество выводов | 5 -pin | |
Вывод коннектора | Horizontal (parallel to belt movement) | |
Механические данные | ||
Глубина зева | 80 mm | |
Дизайн | Fork | |
Металл корпуса | Diecast zinc, with powder coating | |
Раствор вилки | 4 mm | |
Тип крепления | Through-hole mounting, Mounting thread | |
Цвет корпуса | Red | |
Размер (Ш x В X Д) | 22 mm x 46.9 mm x 96 mm | |
Материал корпуса | Metal | |
Вес нетто | 270 g | |
Эксплуатация и индикация | ||
Количество светодиодов | 3 Piece(s) | |
Настройка/управление | Teach button | |
Тип дисплея | LED | |
Функции настройки | Dynamic teach on label carrier and label | |
Параметры окружающей среды | ||
Температура окружающей среды, хранение | -40 ... 70 °C | |
Температура окружающей среды, эксплуатация | 0 ... 60 °C | |
Сертификаты | ||
Патентов США | US 6,314,054 B | |
Степень защиты | IP 65 | |
Класс защиты | III | |
Сертификаты | c UL US | |
Соответствует стандартам | EN 60947-5-2:2007+A1:2012 |
